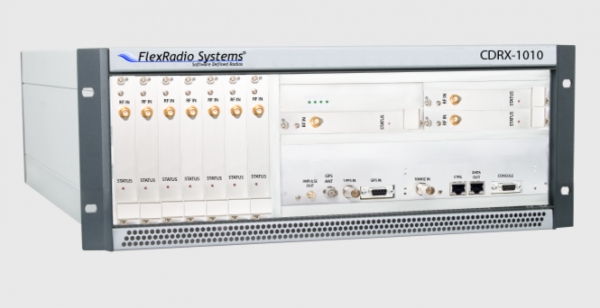

CDRX-1000 Digitalizador de Canais HF/FI (FlexRadio)
Descrição

O Digitalizador Canalizador CDRX-1000 alavanca a alta tecnologia da FlexRadio Systems para prover em sincronia até 10 canais receptores de largura de banda 200kHz, cada um entregando mais de 100dB (dois tons),  alcance dinâmico de espaçamento estreito em terceira ordem em um compacto chassi 4U. Os 10 canais podem ser sintonizados independentemente ou em sincronia, por uma faixa de entrada de 100kHz até 80MHz. A saída é transmitida por Gigabit Ethernet utilizando o protocolo de comunicações padrão da indústria VITA-49.



Aplicações primárias do CDRX-1000

  • Operações receptoras de HF remoto;
  • Sinal inteligente e Exploração;
  • Pesquisa e desenvolvimento de rádio cognitivo;
  • Digitação de sinal em multi-canais  sincronizada e em tempo real;
  • Raizes de recebimento de Geolocalização.



Especificações Técnicas
Especificações do Receptor
Canais de 1 a 10
Alcance de Frequência 100 kHz até 100 MHz em passos  250mHz (sub-amostragem acima de 71 MHz)
Conversão Conversão direta quadratura amostragem de base de banda
Larguras de Banda 6 kHz, 15 kHz, 200 kHz
Taxa de amostragem ADC 200 ksps
Resolução ADC 24 bit
Relógio DDS 1 GHz
Dados de saída do receptor
Formato de dados I/O:  Transmissão I/Q de 32 bits em formato VITA-49 POR UDP/IP
Transporte de saída de dados: 1000Base-T (Gigabit) Ethernet
Largura de Banda por canal 13.5mb/s
Alvo de transmissão de dados: Selecionável por canal
Resolução de marca temporal: 1 ns
Interface de controle: VITA-49 estilo TCP/IP
Updates de firmware Através de ethernet
Conector de transmissão de dados I/O RJ-45 fêmea
Conector de controle: RJ-45 fêmea
Ferramenta GPS integrada
Tipo de receptor GPS:  12 canais L1, 1575.42 MHz, Receptor de sincronismo otimizado C/A 1.023 MHz
Ganho de Antena GPS: Antena ativa, ganho de 18dB a 36dB
Voltagem da antena GPS: 3V/5V selecionável
Conector de Antena GPS BNC fêmea
(Atenção: antena gps não inclusa)
Elétrica
Voltagem de entrada 85 - 265 VAC fase única ou 120 - 370 VDC
Frequência de entrada 47 - 63 Hz
Potência requerida 150 Watts Max
Fusível de entrada: 3A
Conector de entrada IEC 60320 - C14 Panel Mount
Baixa voltagem DC Opcional: 12VDC +/- 5%
Mecânica
Compartimento Blindado RF: Rack Montável
Altura 17,8 cm (4U altura nominal)
Largura:  45,2 cm (nominal / 48,3 rack montada)
Profundidade:  45,2 cm (incluindo conectores SMA do painel dianteiro)
Meio Ambiente
Temperatura de Operação:  de 0 a 40 °C
Temperatura para performance otimizada:  10 °C a 30°C
Humidade de operação 5% a 95%
