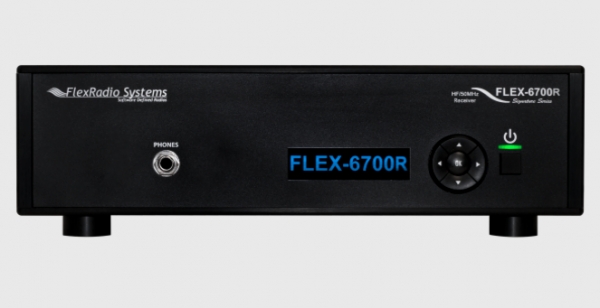

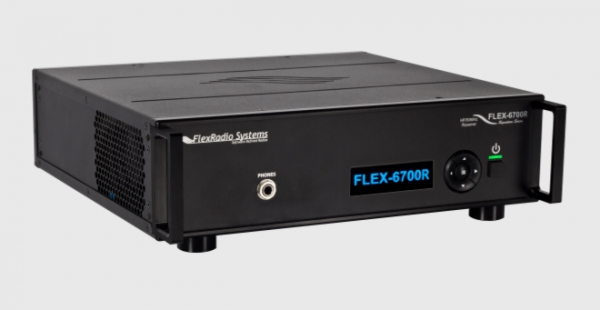

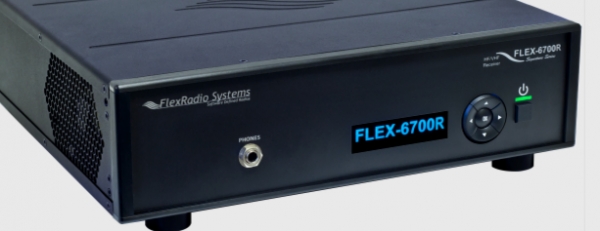

FLEX-6700R Transceptor Banda Larga HF-VHF (FlexRadio)
Descrição

O receptor de amostragem direta FLEX-6700R™ representa a tecnologia de ponta SDR. Com a capacidade de receber simultaneamente até 8 segmentos de banda diferentes por duas antenas separadas nos ambientes RF mais exigentes, o FLEX-6700R melhora vastamente a consciência situacional do operador em comparação à arquitetura tradicional dos rádios. A cobertura contínua de frequência de 20kHz a 72MHz, mais 135 a 165MHz está disponível com até 14MHz de display espectral instantâneo por tela de panadapter.

A interface para o rádio é realizada através da conectividade Ethernet, permitindo a operação LAN remota e a capacidade futura de operação WAN de qualquer lugar. O SmartSDR para Windows, com uma interface gráfica altamente integrada, possibilita displays de espectro e cachoeira em tempo real, gerenciamento preciso de frequência e controle de antenas, e ainda há interface para uma série de aplicações de terceiros para  demodulação e análise de sinais.



Aplicações de Uso primário do FLEX-6700R

  • Aplicações de Receptor Banda Larga HF/VHF
  • Receptor HF remoto
  • Receptor monitor auxiliar

Principais Características

  • Faixa máxima de recepção: 8
  • Digitalizadores: Dois digitalizadores independentes em banda larga / Unidades de Captura Espectral (SCUs)
  • Largura de banda panadapter máxima: 14 MHz
  • Conectores de Antena: BNCx2
  • Cobertura de frequência banda larga: 30 kHz - 72 MHz; 135 - 165MHz
  • Displays de Alta Definição: Panadapter e Cascata
  • Canais de troca de áudio digital (DAX): Oito
  • Canais DAX IQ/Largura de banda por canal (DAXIQ): Quatro @ 24 kHz - 192 kHz
  • Pré-seletores: 160 - 2m (exceto 60m)
  • Pré-amplificadores RF: Pré-amplificadores multi-estágios programáveis para cada SCU
  • Transmissão de dados: Utiliza o padrão VITA-49 para transmissão de dados IQ sem falhas.
Especificações Técnicas
Especificações do receptor
Arquitetura do Receptor Direct digital Sampling
Unidades de captura espectral Duas (2)
Fatia máxima de recepção Oito (8)
Máximo de Displays de alta resolução spectral máximo Oito (8)
Largura de banda panadapter máxima 14 MHz
Resolução ADC 16-bits
Taxa de amostragem ADC 245.76 Msps
Cobertura de frequência banda larga 30 kHz - 72 MHz; 135 - 165MHz
Canais DAX IQ/Banda larga por canal (DAXIQ) Quatro @ 24 kHz - 192 kHz
Canais de áudio DAX Oito (8)
Cobertura pré-seletor banda amadora 160m - 6m (exceto 60m)
Pré-amplificadores/atenuadores  -10 to +30 dB
Relação Spurious e rejeição de imagem 100 dB ou superior
Nível de saída do alto falante externo 600 Ohm estéreo instável
Especificações Gerais
Portas USB 2.0 (controle periférico) Duas (2)
Frequência do relógio Mestre 983.04 MHz
Ruído de fase do relógio mestre  -147 dBc@ 10 kHz; -152 dBc@ 100 kHz
Estabilidade do relógio referência 10 MHz 0.02ppm OCXO
Estabilidade da frequência GPSDO (GPS bloqueado)*:  5 x 10 (-12) mais de 24 horas
Modos de emissão USB, LSB, CW, RTTY**, AM, AM sincronizado, FM, NFM, DFM
Resolução de frequência 1Hz min.

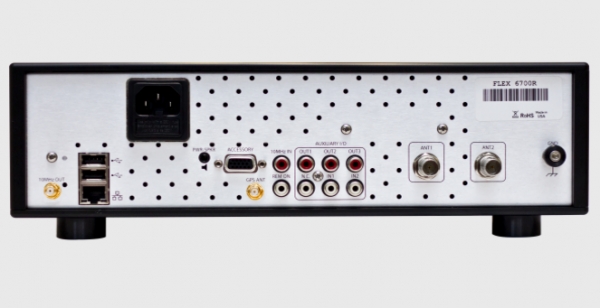

Conectores de Antena BNCx2
Elétrica
Exigência da fonte de alimentação 100-240 VAC; 47 – 63Hz (5W em standby / 50W em operação)
Mecânica
Altura 10,2 cm (4") com os pés; 8.9 cm (3.5") sem os pés acoplados
Largura 33 cm (13)
Profundidade 30,5 cm (12”) ou 33,04 cm (13”) com as alças dianteiras
Peso Aproximadamente 4,5kg (10 lbs)
Temperatura de operação  0 a +50°C; +32 to +122°F
Opcionais
  • Kit rack de montagem 2U 48,25cm
  • Kit alças dianteiras (soma 2,5 cm à profundidade total)
  • GPSDO com painel traseiro, saída de Referência 10 MHz
