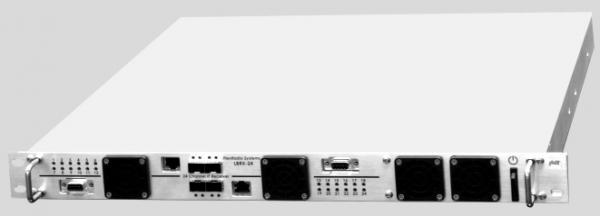

LBRX-24 Digitalizador de Canais HF/FI (FlexRadio)

Descrição

O sistema receptor LBRX-24 emprega a tecnologia SDR da FlexRadio systems para capturar, digitar e transmitir simultaneamente até 24 canais de satélite banda larga ou sinais FI terrestres na frequência de 950 a 2150MHz. Cada um dos 24 receptores/digitalizadores independentes permitem selecionar a sintonia de frequências, largura de banda e taxas de amostragem para maior flexibilidade do sistema. A transmissão de dados de saída com largura de banda de até 80MHz é realizada via portas Ethernet de 4x10Gb utilizando o protocolo de comunicação padrão das indústrias VITA-49.

Aplicações primárias do LBRX-24

Operações receptoras L-Band multi-canais
Operações receptoras IF micro-onda/satélite
Aplicações de digitador multi-canais banda larga

Especificações Técnicas

Especificações do Receptor
Canais:	24 receptores/digitadores sintonizáveis individualmente
Alcance de frequência:	950 a 2150 MHz
Arquitetura	Conversão direta, quadratura amostragem de base de banda
Entradas	cada receptor/digitador deve ser roteado a uma das três entradas; Conector de entrada RF dedicado, entrada ao divisor de 3 vias atribuído ou entrada ao divisor de 6 vias atribuído
Conectores de entrada	SMA fêmea
Largura de banda base dos canais	40MHz 20MHz 10MHz 5MHz 2.5MHz 1.25MHz 0.625MHz 312.5 kHz
Taxa de amostragem dos canais	60Msps 30Msps 15Msps 7.5Msps 3.75Msps 1.875Msps 937.5ksps 468.75ksps
Largura de banda opcional	80MHz, 120Msps (com algumas restrições)
Resolução ADC	14 bits, 12.3 bits efetiva
Dados de saída do receptor
Formato de dados I/O	16 bits por amostra, quadro de amostragem 32 bits I/Q. Combinado tanto com o formato SDDS quanto VITA-49 (individualmente selecionável para cada receptor/digitador)
Estabilidade e precisão de frequência	igual ao de referência de entrada de 10 MHz. Todos os osciladores locais e relógios de amostragem derivam da referência de entrada 10MHz.
Controle local	Via RS-232, conector DB-9, interface de transmissão da linha de comando 57,600
Controle remoto	via conector separado 1 GbE para cada 12 bancos receptores
Formato do controle remoto	Conforme definido no manual do rádio
Elétrico
Voltagem de entrada	85 - 265 VAC fase única ou 120 - 370 VDC
Frequência de entrada	47 - 63 Hz
Potência requerida	150 Watts Max
Mecânica
Altura	4,5 cm (1RU) nominal
Largura	45,2 cm (sem incluir o rack, 48,3” rack montado)
Profundidade	46,5 cm, incluindo conectores traseiros e controles dianteiros
Profundidade atrás dos trilhos do rack	43,2 cm incluindo conectores traseiros.
Peso	7,3kg
Retenção de Dados
Todas os dados operacionais, frequências e larguras de banda selecionadas e endereços de IP do fluxo de transmissão ficam na memória volátil e são perdidos/destruídos ao desligar o aparelho.
