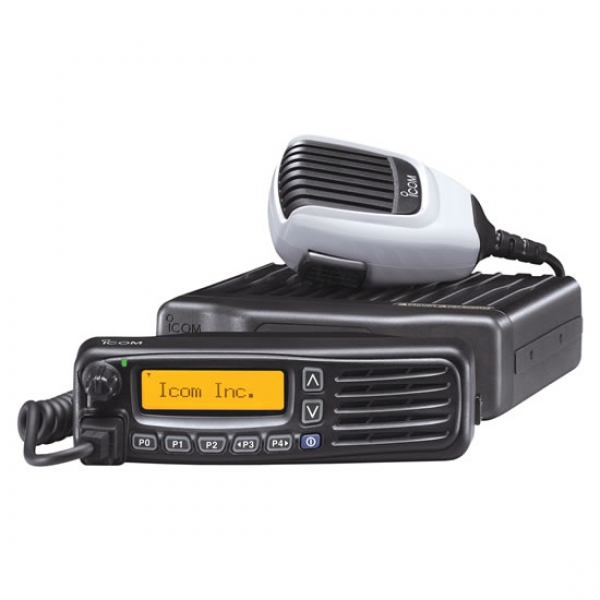

IC-F5061D (VHF) / IC-F6061D (UHF) Transceptor móvel analógico/digital IDAS avançado (Icom)
Descrição

Rádio profissional LTR®/Convencional / Digital* Multi-Mode!

* Com placa UT-126H instalada.  Já vem instalada de fábrica nas versões "D" do IC-F5061D/F6061D

Homologado na Anatel pela Radiohaus. Certificado 0319-12-0657 (IC-F5061 analógico e F5061D digital)
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)




Os rádios IC-F5061/F6061 são ideais para segurança pública (polícias e guardas municipais), empresas de transporte, indústrias, etc. Eles oferecem recursos digitais avançados e são facilmente instalados em sistemas móveis e fixos.



Sistema Multi-troncalizados disponível                     MultiTrunk logo
A operação digital IDAS agora é possível no modo troncalizado! O sistema MultiTrunk abre a possibilidade de construir sistemas locais ou multi sites de repetidoras trocalizadas.


Compatível com MDC 1200
As seguintes chamadas seletivas e recursos ANI são disponíveis com a sinalização MDC:

  • PTT ID
  • SelCall
  • Checagem de rádio
  • Atordoar/reviver rádio
  • 500 Aliases
  • Mensagem de status / requisitar status
  • Alerta de chamada
  • Emergência, monitoramento de microfone em emergência


Opção PassPort™
Usuários IDAS móveis e portáteis podem suportar as versões mais recentes do PassPort™ ou é compatível com as versões anteriores. Icom PassPort é uma alternativa confiável para adicionar à sua frota.


Painel frontal removível
Com o kit de separação de painel RMK-3 o painel frontal do rádio pode ser montado separado do seu corpo, permitindo a instalação em locais com limitação de espaço. O comprimento do cabo de separação pode ser de 1,9m, 3,0m e 8,0m.

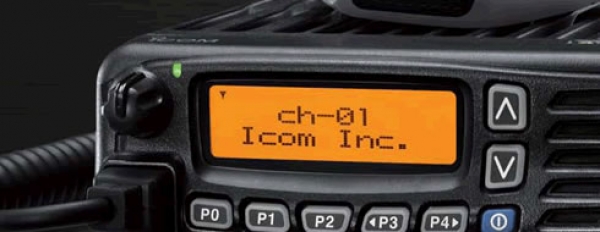

Display LCD matricial, multi-função

Com um display de alto contraste, os caracteres maiúsculos e minúsculos podem ser facilmente diferenciados. Você pode mudar por programação o display para mostrar uma linha e 12 caracteres ou duas linhas com 24 caracteres.

LCD












Potente Alto-falante frontal
O alto-falante frontal de 4 Watts (típico) fornece um áudio claro e potente em todo o ambiente ou na cabine do veículo onde o rádio estiver instalado. A modulação digital contribuí para um áudio claro e limpo.


Unidade de controle (painel) aprovada pelo IP54 - Proteção a poeira e umidade
O chassis de alumínio fundido e o painel de policarbonato são resistentes a choque e vibração. Quando usado com o kit de separação de painel opcional, o painel tem proteção contra poeira e umidade equivalente a IP54.


Larga faixa de frequência e grande capacidade de canais
A série IC-F5061 cobre uma larga faixa de frequência (VHF de 136 a 174 MHz, UHF de 400 a 470 MHz ou 450 a 512 MHz). Os 512 canais de memória com 128 zonas permite a divisão em vários grupos de canais.


Operação básica no modo LTR®/Convencional
Chamadas de grupo, seletivas e de telefone são disponíveis no modo LTR®. Um beep na recepção informa quando uma chamada individual é recebida.


Sinalização múltipla de 2 e 5 Tons
A sinalização de 2 e 5 Tons permite enviar um código por tom com sua chamada e decodificar múltiplos códigos por tom em um canal. 40 pares de memórias CTCSS/DTCS estão disponíveis.


Modo votação
O modo votação detecta o nível do sinal da repetidora e automaticamente seleciona a estação mais forte, função útil para o roaming entre 2 ou mais sites de repetidoras. Depois de programar o modo de votação para uma zona de memória, você pode facilmente começar a operação em modo de votação, alterando a configuração de zona.


Escaneamento aprimorado
Enquanto estiver escaneando, você pode programar qual canal quer que transmita ao apertar o PTT. Canal inicial, último canal, prioritário ou pré-programado são selecionáveis. Também é possível eliminar temporariamente da lista de escaneamento um canal que esteja ocupado.


Encriptador por inversão de voz incorporado
O encriptador de voz por inversão* garante uma conversação segura como um padrão do rádio. Quando um sistema mais seguro é necessário, pode-se usar a placa UT-109R de 32 códigos ou a UT-110R de 1020 códigos diferentes. Essas placas são opcionais.
*O encriptador de voz por inversão não é compatível com os encriptadores UT-109 e UT-110.

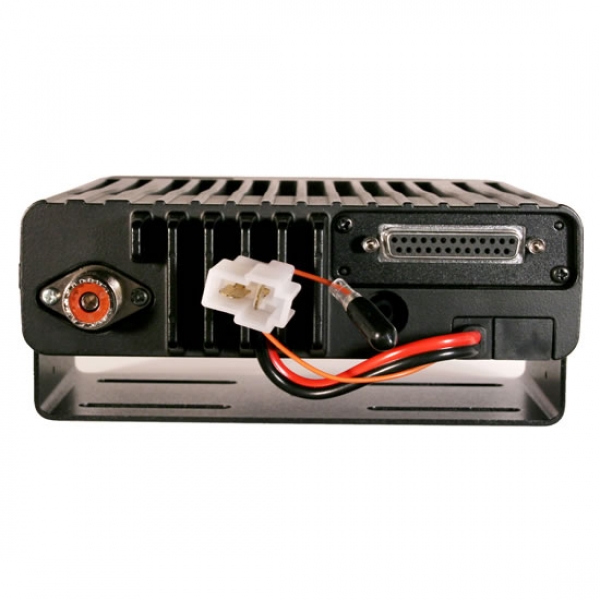

Conector de acessórios no painel traseiro
O rádio IC-F5061 / F6061 tem um conector de acessórios de 25 pinos D-SUB25 para a conexão de diversos acessórios e periféricos externos.

F5061 Series - Rear










Modo digital 6,25kHz
Com a placa opcional UT-126 (já instalada nas versões digitais "D") o equipamento opera no modo digital com 6,25kHz de largura de banda, o que aumenta o aproveitamento espectral da banda. A série IC-F5061 tem dois slots para a colocação de acessórios como a unidade UT-119H.



Outros recursos

  • Microfone reforçado HM-148
  • 8 memórias DTMF de autodiscagem
  • Função atordoar e matar um rádio pelo ar, que foi perdido ou roubado
  • 3 níveis de ajuste para redução de potência
  • Função de vigilância para desligar as luzes e sons de beep
  • Linha sensor de ignição
  • Ação do suporte de microfone programável
  • Senha ao ligar o rádio
  • Funções de bloqueio de repetidoras ocupadas
  • Escaneamento vinculado ao modo
  • Os rádios IC-F3161 / F4161 são os modelos portáteis compatíveis




Visite o site promocional sobre IDAS



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

UT-119H















Especificações Técnicas
Geral

Cobertura de frequência

IC-F5061

IC-F6061



136–174 MHz

400–470 MHz,
450–512 MHz

Número de canais 512 canais / 128 zonas
Espaçamento de canais

12,5/25 kHz, 15/30 kHz

6,25 kHz (nas versões digitais)

Espaçamento de canais PLL 2,5 kHz, 3,125 kHz
Impedância de antena 50Ω
Gama de temperatura de operação

–30°C a +60°C

–22°F a +140°F

Alimentação 13,6V CC nominal

Dreno de corrente (aproximado)

Tx

Rx



50W/45W 14,0A
Máximo áudio 1200mA
Stand-by 300mA

Dimensões (L×A×P)

(Projeções não inclusas)

160×45×150 mm

65⁄16×125⁄32×529⁄32 in

Peso (aprox.) 1,31kg; 2,9lb







































Transmissor
Potência de saída (aproximada)

50W (VHF)

45W (UHF)

Máximo desvio de frequência ±5.0/2.5 kHz (Largo/Estreito)
Erro de frequência ±1.0ppm
Emissão de espúrios 75dB típico
Zumbido e ruído de FM 45/40dB típico  (Largo/Estreito)
Potência de canal adjacente 70/60dB mínimo (Largo/Estreito)
Distorção harmônica de áudio 3% típ. (40% desvio)
Limite de modulação 70–100% do desvio máximo
Impedância de microfone externo 600Ω (8-pinos modular)





















Receptor
Sensibilidade (12dB SINAD) 0,25μV típico
Sensibilidade de squelch 0,25μV típ. (no limiar)

Seletividade de canal adjacente

85/75dB típ. (Largo/Estreito)
Rejeição de espúrios 90dB típ.
Intermodulação 77dB típ.
Zumbido e ruído 50/45dB típ. (Largo/Estreito)
Potência de saída de áudio

4W típico

10% distorção com uma carga de 4Ω

Conector de alto-falante externo

2 condutores 3.5 mm (1⁄8″) /4Ω

























Especificações militares dos EUA aplicáveis e IP
Icom fabrica produtos robustos e resistentes que atendem os requisitos MIL-STD a os rígidos padrões ambientais, como abaixo..

Padrão MIL 810 F
Metódo Processo
Alta temperatura 501.4 I, II
Baixa temperatura 502.4 I, II
Choque de temperatura 503.4 I
Radiação solar 505.4 I
Chuva* garoa/gotejamento 506.4 I,III
Umidade 507.4
Vibração 514.5 I
Choque 516.5 I, IV

* Testes de chuva e gotejamento foram feitos no painel e no opcional RMK-3.

Medições feitas em conformidade com  EIA-152C/204D, TIA-603. Todas as especificações estão sujeitas a alterações sem aviso ou obrigação.
Tradução: RadiohausPRO. Todos os direitos reservados.


Acessórios fornecidos

  • Microfone de mão, HM-148
  • Suporte de microfone
  • Adesivos para teclas
  • Cabo de força CC

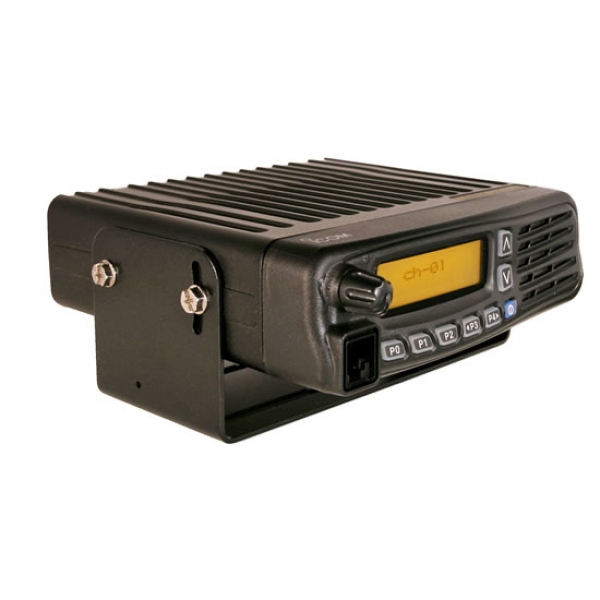

  • Suporte para montagem móvel

© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • HM-152 MICROFONE PTT
    Microfone regular.
    hm152 hand microphone


  • HM-152T MICROFONE PTT
    Microfone com teclado DTMF.

  • HM-148G/148T MICROFONE PTT
    hm148 hand microphone

  • SM-26 MICROFONE DE MESA
    Ideal para centrais de despacho. Equipado com chave PTT.
    sm26 desktop microphone

  • SP-5 ALTO-FALANTE EXTERNO
    Alto-falante externo grande.


  • SP-10 ALTO-FALANTE EXTERNO
    Alto-falante externo médio.
    sp10 external speaker

  • SP-22 ALTO-FALANTE EXTERNO
    Alto-falante externo compacto e fácil de instalar.
    sp22 external speaker

  • SP-30 ALTO-FALANTE EXTERNO
    sp30 external speaker

  • RMK-3 KIT DE SEPARAÇÃO DE PAINEL
    Para a instalação do painel separado do corpo do rádio. Use com um dos cabos:  OPC-609 (1,9m; 6.2ft), OPC-607 (3m; 9.8ft), ou OPC-608 (8m; 26.2ft).


  • OPC-609 CABO DE SEPARAÇÃO
    1,9m; 6.2ft
    opc609 separation cable
  • OPC-607  CABO DE SEPARAÇÃO
    3m; 9.8ft

  • OPC-608  CABO DE SEPARAÇÃO
    8m; 26.2ft
    opc608 separation cable


  • OPC-1132 CABO DE FORÇA
    Cabo de força CC, 3 metros.



  • UT-108R UNIDADE DECODIFICADORA DTMF
    Proporciona decodificação DTMF e capacidade ANI.
    ut108 and ut series
  • UT-109R UNIDADE DE ENCRIPTAÇÃO DE VOZ
    Tipo não rotativa. Até 32 códigos de encriptação.
    ut109 voice scrambler unit

  • UT-110R UNIDADE DE ENCRIPTAÇÃO DE VOZ
    Rotativa. Até 1020 códigos.
    ut110 voice scrambler unit

  • UT-126 UNIDADE DIGITAL IDAS
    Unidade digital 6,25kHz. Já vem instalada nas versões "D".
    ut126 digital unit


LTR é uma marca registrada da E.F. Johnson Company. Todas as outras marcas pertencem aos respectivos proprietários.
