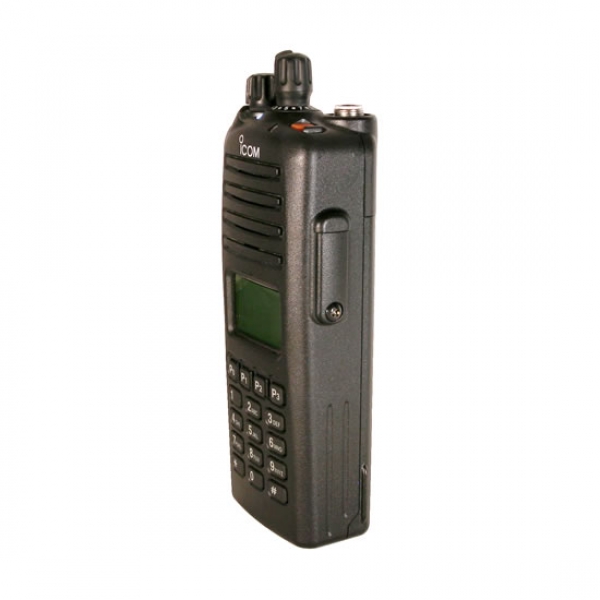

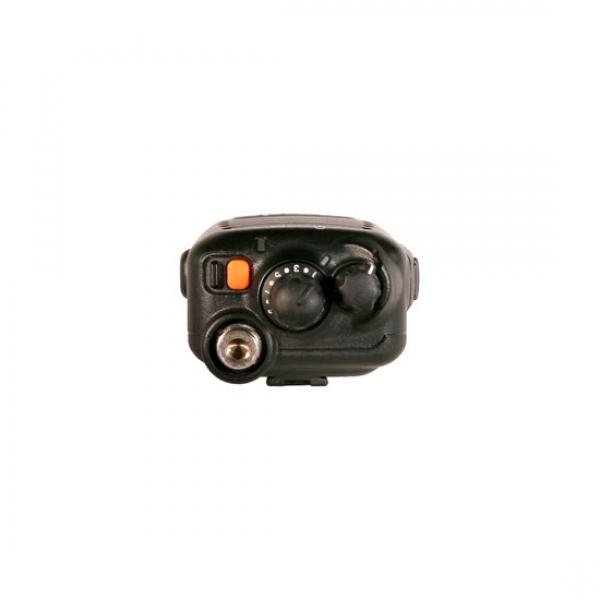

IC-F70 Transceptor portátil VHF analógico e digital P25 (Icom)
Descrição

A migração inteligente para um sistema de rádio APCO P25!

Homologado na Anatel pela Radiohaus. Certificado 1811-13-0657
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)








FIPS analog chart

As versões intrinsecamente seguras só podem ser atualizadas para P25 digital por uma entidade de certificação I.S. As versões reforçadas MDC podem ser atualizadas para P25 digital com a compra da placa opcional UT-120 e chaves de ativação P25, mas as funções MDC serão perdidas.


FIPS Digital Chart

*Versões especiais fabricadas sob encomendas - 90 a 120 dias para a fabricação.
**MDC reforçado adiciona capacidade GPS para AVL/APL e permite o envio de mensagens de texto de até 48 caracteres.
***Qualquer uma das versões digitais podem ser atualizados com encriptação AES e/ou DES (não certificada pela FIPS). Chaves de ativação opcionais devem ser compradas.
****As versões FIPS 140-2 já vem com encriptação AES certificada pela FIPS de fábrica e DES (não certificada pela FIPS). Não é preciso código de ativação.


Mais recursos
A validação FIPS 140-2 confirma que o módulo de encriptação UT-120 da Icom passou por rigorosos testes de campo e dá às agência governamentais a garantia isente a independente de que o módulo atende ou supera os altos e rigorosos padrões das normas de encriptação para sua classificação. Encriptação FIPS é obrigatória para muitas agências governamentais americanas.

A Certificação I.S. (Intrinsecamente Seguras) garante que a energia elétrica de um equipamento não está presente em níveis que acendem e inflamar uma mistura oxidada de gases, vapores ou líquidos ou poeiras combustíveis ou fibras.

Os equipamentos Icom com certificação I.S. são aprovados pela Factory Mutual (FM), uma empresa dedicada à prevenção de riscos.


Proteção contra poeira e água segundo o padrão IP57
Os modelos da série F70/F80 possuem proteção contra água e entrada de poeira equivalentes ao padrão IP57 e são testados de acordo com as exigências do padrão MIL-STD 810. Proteção contra água no padrão IP57 significa que os modelos da série F70/F80 podem ser submergidos em 1 metro de água por 30 minutos. Os modelos da série F70/F80 são capazes de tolerar uso extremo mesmo sob condições climáticas mais rigorosas.

















Sinalização múltipla incorporada
As funções CTCSS, DTCS, 2-Tons, 5-Tons e BIIS podem ser utilizadas para configurar seus próprios grupos de comunicação e espera silenciosa enquanto outros estiverem conversando. É possível também programar chamadas seletivas para indivíduos ou controlar um repetidor.


2-Tons Múltiplos, 5-Tons Múltiplos
Até 10 códigos de 2-tons e 8 de 5-tons podem ser decodificados em um único canal de memória. Isso é perfeito para profissionais que necessitam de paging em múltiplos distritos em um único canal. Quando um tom compatível é recebido, os seguintes itens podem ser programados para cada código:

  • Ícone de sino
  • Resposta
  • Atordoar
  • Som de bip
  • Transmissão automática
  • Varredura

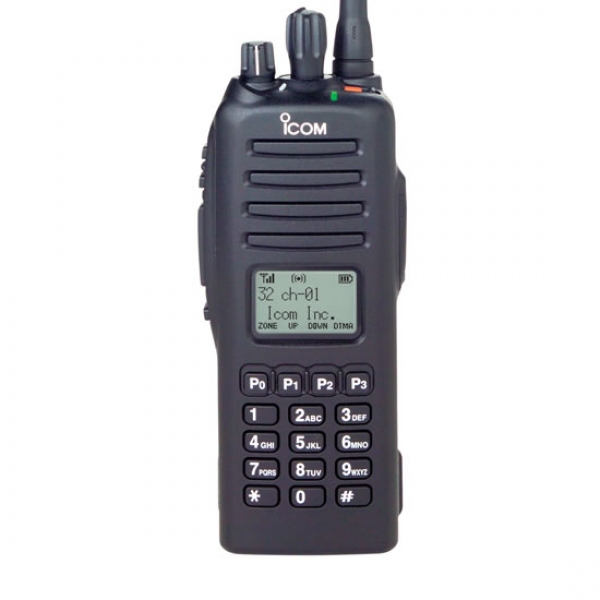

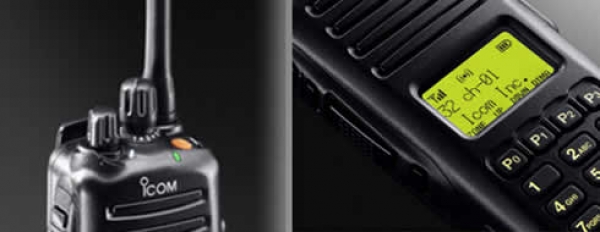

Display alfanumérico
A grande tela LCD matricial de alto contraste mostra claramente uma ampla gama de informações. É possível programar a tela para mostrar uma única linha com 12 caracteres, ou 2 linhas com 24 caracteres. Os ícones de status são exibidos no topo e as funções atribuídas aos botões P (P0-P3) são exibidos na parte de baixo da tela.
A parte de baixo da tela LCD mostra as funções programadas

Display
















Bateria de Lítio-Ion
A bateria de Lítio-Ion de alta capacidade - 1600mAh. A BP-235, proporciona 8 horas* de operação. As baterias de Lítio-Ion permitem recarga flexível e praticamente não têm efeito de memória.
* Operação típica Tx:Rx: Espera=5:5:90


Função de grupo tático
A função de grupo tático permite copiar os canais de memória para a zona tática (zona 32) e reagrupar os canais de memória de forma dinâmica. Através do cabo opcional de cópia de zona, os canais de memória na zona tática podem ser transferidos a partir de um rádio mestre para outros rádios.


Encriptador de voz integrado
Os modelos da série IC-F70/F80 incluem um encriptador de voz por inversão integrado. Quando um sistema mais seguro é necessário, pode-se usar uma unidade opcional de encriptação de voz UT-109 ou UT-110.
* Essas funções de encriptação de voz não estão disponíveis no modo digital.


Compatível com MDC 1200
As seguintes características de chamada seletiva e ANI estão disponíveis com a sinalização MDC integrada:

  • PTT ID/Identificador de chamada
  • Verificação do rádio
  • Chamada seletiva
  • Alerta de chamada
  • Monitoramento de emergência
  • Emergência - Homem Caído (com a placa UT-124)
  • Atordoar/reviver o rádio
  • 500 Codinomes (Aliases)
  • Status/mensagem
  • Registro de chamadas


MDC aprimorado (EMDC)
Desenvolvido pela Icom America Inc., o EMDC está baseado, e amplia o largamente usado protocolo de sinalização de dados MDC 1200. Ele não apenas é plenamente compatível com o MDC 1200, mas foi também desenvolvido para permitir atualizações futuras em características e funções sem tornar seu equipamento atual obsoleto. Isso permite ao EMDC:

  • Integração com seu parque existente de rádios com MDC
  • Acrescentar funcionalidade de GPS para localizar veículos (AVL) e pessoas (APL)
  • Enviar mensagens curtas de texto de formato livre
  • Possibilitar diagnósticos remotos sobre intensidade de sinal e bateria


Localização por GPS
Localização automática de veículos (AVL) ou localização automática de pessoal (APL) é uma função essencial do sistema EMDC. O EMDC foi projetado para proporcionar funcionalidade AVL e APL sem a necessidade de se utilizar modems externos, rádios de dados e canais de dados e a necessidade de substituir todo seu parque de rádios e infraestrutura.


Mensagens de texto
O EMDC proporciona maior flexibilidade permitindo o uso de mensagens curtas de texto de até 48 caracteres, que podem ser enviadas para rádios individualmente ou para grupos de rádios. Isso permite a transmissão de informações, tais como endereços ou indicação de rotas, sem a necessidade de uma unidade de campo para escrever mensagens transmitidas por voz - assim melhorando a eficiência e evitando a possibilidade de erro devido a confusões fonéticas.


Monitoramento e Diagnóstico Remotos
Os rádios EMDC podem ser configurados para permitir o monitoramento à distância do indicador da intensidade do sinal do rádio (RSSI) e indicador do nível de bateria pelo despachante. O despachante também pode ajustar a configuração do relatório periódico de GPS a partir das unidades de campo de forma remota.


Implementação do Sistema
As únicas exigências para se acrescentar um conjunto completo de opções de sinalização, são:

  1. Rádios da Icom com EMDC
  2. Pelo menos uma estação de rádio base da Icom com EMDC para a estação de despacho
  3. Um computador PC com Windows® e software da Icom ou de um terceiro autorizado instalado no console do despacho


Versão intrinsecamente segura
Versão intrinsecamente segura aprovada pela FM, é adequada para uso em áreas perigosas e controladas, onde gases ou líquidos inflamáveis são utilizados.


Atodoar/matar o rádio e senha para ligar o equipamento
As funções de atordoar e matar o rádio desabilitam um rádio perdido ou roubado por ondas de rádio (via aérea), eliminando ameaças de segurança a partir de usuários indesejáveis. A senha para ligar o rádio impede que pessoas não autorizadas liguem o aparelho.


Outros recursos

  • 256 canais de memória com 32 zonas
  • Compander (compressor/expansor) de áudio integrado
  • 8 memórias DTMF de autodiscagem
  • Varredura normal e prioritária
  • Funções de ocupado e bloqueio do repetidor
  • Espaçamento de canal programável entre largo e estreito (25/12.5kHz)
  • Senha para ligar o aparelho, e mais…



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto



Especificações Técnicas


Geral

Faixa de frequência
   IC-F70T/S, F70DT/DS

   IC-F80T/S, F80DT/DS



136-174 MHz

400-470 MHz

450-520 MHz

Número de canais 256 canais / 32 zonas
Espaçamento de canais 12,5 kHz / 25 kHz, 15 kHz / 30 kHz
Espaço de canais PLL

2,5 kHz, 3,125 kHz (VHF)

5 kHz, 6,25 kHz (UHF)

Impedância de antena 50Ω
Gama de temperatura de operação

-30°C a +60°C;

-22°F a +140°F

Alimentação 7,2V CC
Potência de saída e consumo de corrente
(a 7,2V CC; aproximado)
  IC-F70, F70D IC-F80, F80D
Potência saída 5W 4W
Transm.   Alta 2,2A 2,4A
Baixa
(1W)
1,5A 1,5A
Recepção AF Max. 450mA 450mA
stand-by 150mA 150mA
Dimensões com bateria. Projeções não inclusas

58,6 (L) × 152 (A) × 38 (P) mm;

25/16 (L) × 531/32 (A) × 11/2 (P) in

Peso (aproximado)

400g; 14,1 oz (com BP-235)

430g; 15,6 oz (com BP-236)

Transmissor
Desvio máximo de frequência

±5,0 kHz (Largo)

+2,5 kHz (Estreito)

Erro de frequência ±2,0ppm
Emissão de espúrios 70dB típico
Potência de canal adjacente 70dB/60dB mínimo. (Largo/estreito)

Zumbido e ruído de FM

   VHF

   UHF



45/40dB típico (Largo/estreito)

40/35dB típico (Largo/estreito)

Distorção harmônica de áudio 3% típico (AF 1 kHz, 40% desvio)
Limite de modulação 60-100% de desvio máximo
Conector de microfone externo 9 pinosmulti conector / 2,2kΩ
Receptor
Frequência intermediária

1a.  46,35

2a.  450 kHz

Sensibilidade (típica)

   Analógica (12dB SINAD)

   Digital (5% BER)



0,25µV típica

0,25µV típica

Sensilbilidade de squelch (silenciador)

   VHF

   UHF



0,25µV típica

0,32µV típica

Seletividade de canal adjacente
Analógico VHF
Analógico UHF

Digital VHF / UHF


80/73dB típ. (Largo/estreito)
78/70dB típ (Largo/estreito)
60dB típico

Rejeição de espúrios

80dB/75dB típ. (VHF/UHF)

Intermodulação 75dB (típico)
Relação sinal ruído 45/40dB típ. (Largo/estreito)
Potência de saída de áudio 500mW (a 10% distortorção com carga de 8Ω)
Conector de alto-falante externo 9 pinos multi conector / 8Ω



Especificações militares dos EUA aplicáveis
Icom fabrica produtos robustos e resistentes que atendem os requisitos MIL-STD a os rígidos padrões ambientais, como abaixo.



Padrão MIL 810 C MIL 810 D MIL 810 E MIL 810 F
Metódo Processo Metódo Processo Método Processo Métod Processo
Baixa pressão 500.1 I 500.2 I, II 500.3 I, II 500.4 I, II
Alta temperatura 501.1 I 501.2 I, II 501.3 I, II 501.4 I, II
Baixa temperatura 502.1 I 502.2 I, II 502.3 I, II 502.4 I, II
Choque temperatura 503.1 I 503.2 I 503.3 I 503.4 I
Radiação solar 505.1 I 505.2 I 505.3 I 505.4 I
Chuva 506.1 I, II 506.2 I, II 506.3 I, II 506.4 I, II
Umidade 507.1 I, II 507.2 II, III 507.3 II, III 507.4
Maresia 509.1 I 509.2 I 509.3 I 509.4
Poeira 510.1 I 510.2 I 510.3 I 510.4 I
Imersão 512.1 I 512.2 I 512.3 I 512.4 I
Vibração 514.2 VIII, X 514.3 I 514.4 I 514.5 I
Choque 516.2 I, II, V 516.3 I, IV 516.4 I, IV 516.5 I, IV

Medições realizadas em conformidade com a EAIA-152-C/204D ou TIA-603. Todas as especificações estão sujeitas a alterações sem aviso ou obrigação.


Acessórios fornecidos

  • Antena VHF*
  • Antena UHF*
  • Presilha de cinto tipo jacaré, MB-94
  • Bateria BP-235

*Antena pode ser diferente de acordo com a versão



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • RedHawk SA MICROFONE COM ALTO-FALANTE E GPS
    Facilita o gerenciamento do pessoal em campo, recursos e incidentes. Mais informações >

    RedHawk SA


  • BP-235 BATERIA Li-Ion:
    7,4V/1600mAh. Oferece 8 horas de tempo de operação*
    * Tx: Rx: standby=5:5:90.
    bp235 battery pack

  • BP-236 BATERIA Li-Ion:
    7,4V/2400mAh. Oferce 12 horas de tempo de operação*
    * Tx: Rx: standby=5:5:90.
    bp236 battery pack

  • BP-237 CAIXA DE PILHAS
    6 pilhas alcalinas AA (LR6). Resistente à água, equivalente a IPX4.
    bp237 battery case

  • BC-119N CARREGADOR RÁPIDO DE MESA + AD-110 ADAPTADOR
    BC-145A ADAPTADOR CA
    Rapidamente carrega a bateria BP-235 em 2,5 horas e BP-236 em 3,5 horas.
    bc119 desktop charger ad110 charger adapter


  • CP-17L CABO PARA ACENDEDOR CIGARROSCIGARETTE LIGHTER CABLE
    Para uso com BC-119N (12 a 16 Vcc é necessário).
    cp17 cigarette lighter cable


  • BC-121N CARREGADOR MÚLTIPLO + AD-110 ADAPTADOR
    + BC-157 ADAPTADOR CA
    Rapidamente carrega até 6 baterias (6 AD-110 é preciso) em 2,5 / 3,5 horas (dependendo da bateria).
    bc121 mutli charger ad110 charger adapter bc157 ac adapter

  • OPC-515L CABO DE ALIMENTAÇÃO CC:
    Para uso com o BC-119N. (12 a 16Vcc é necessário).
    opc515l dc power cable

  • OPC-656 CABO DE ALIMENTAÇÃO CC
    Para uso com o BC-121N (12 a 20Vcc é necessário).
    opc656 dc power cable

  • HM-138 ALTO-FALANTE/MICROFONE
    Grande, à prova d´água com construção equivalente a IPX7 (Submerso a 1m por 30 minutos).
    hm138 speaker microphone

  • HM-169/IS ALTO-FALANTE/MICROFONE
    Médio à prova d´ágia com construção equivalente a IP-X7 (JIS-7).


  • HM-170GP ALTO-FALANTE/MICROFONE COM GPS
    À prova d´água somente para rádios nas versões EMDC.


  • HS-94 FONE DE OUVIDO GANCHO ORELHA
    Fone tipo gancho de orelha com microfone labial flexível.
    hs94 headset


  • HS-95 FONES
    Fone de ouvidos atrás da cabeça com microfone labial flexível.
    hs95 headset

  • HS-97 FONE-MICROFONE
    Microfone de garganta que capta o som pela vibração da voz.
    hs97 headset

  • VS-1SC UNIDADE PTT/VOX
    É necessário quando usar os fones acima com o transceptor.
    vs1sc ptt/vox unit

  • MB-93 PRESILHA DE CINTO
    Giratória

  • MB-94 PRESILHA DE CINTO
    Tipo jacaré. Igual ao fornecido.
    mb94 belt clip

  • MB-96N SUPORTE DE CINTO EM COURO:
    Giratório
    mb96n leather belt hanger
  • MB-96F PRESILHA DE CINTO
    Presilha fixa. Para uso com MB-94.
    mb96f leather belt hanger



  • EX-2785 J01 SOFWARE DE ATIVAÇÃO
    Software de ativação P25.

  • EX-2785 J02 SOFWARE DE ATIVAÇÃO
    Software de ativação DES.

  • EX-2785 J03 SOFWARE DE ATIVAÇÃO
    Software de ativação AES


  • UT-109 UNIDADE DE ENCRIPTAÇÃO DE VOZ
    Encriptador de voz não rotativo.
    ut109r voice scrambler unit
  • UT-110 UNIDADE DE ENCRIPTAÇÃO DE VOZ
    Encriptador de voz tipo rotativo.
    ut110 voice scrambler unit

  • UT-124R UNDADE HOMEM CAÍDO
    Automaticamente envia um sinal de emergência quando o transceptor fica na posição horizontal por tempo pré-programado.

  • OPC-966 CABO INTERFACE
    Cabo interface RS-232C para conectar a um computador PC para programação

  • OPC-1533 CABO PARA CLONAGEM DE ZONAS
    Cabo para cópia de zonas de portátil para rádio veicular.

  • OPC-1536 CABO PARA CLONAGEM DE ZONAS
    Cabo para cópia de zonas de portátil para portátil

  • FA-SC56VS ANTENA
    fasc56vs ditial unit

  • FA-SC57VS ANTENA
    160–174MHz
    fasc57vs stubby antenna


  • FA-SC73US ANTENA
    450-490MHz
    fasc73us stubby antenna

  • FA-SC25V ANTENA

    fasc25vs antenna

  • FA-SC55V ANTENNA
    150-174MHz
    fasc55v antenna

  • FA-SC25U ANTENA:
    400-430MHz
    fasc25u antenna

  • FA-SC57U ANTENA:
    430-470MHz
    fasc57u antenna

  • FA-SC72U ANTENA
    470-520MHz
    fasc72u antenna

Unidades internas opcionais somente devem ser instaladas em uma unidade de serviço autorizado ICOM.

Todas as outras marcas são propriedade de seus respectivos donos.
