O rádio portátil favorito dos pilotos!
Homologado pela Anatel pela Radiohaus. Certificado 2876-11-0657
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)
Fácil de usar durante o voo

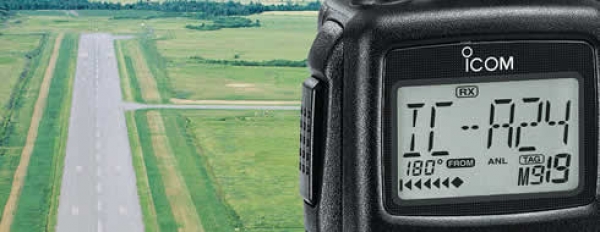

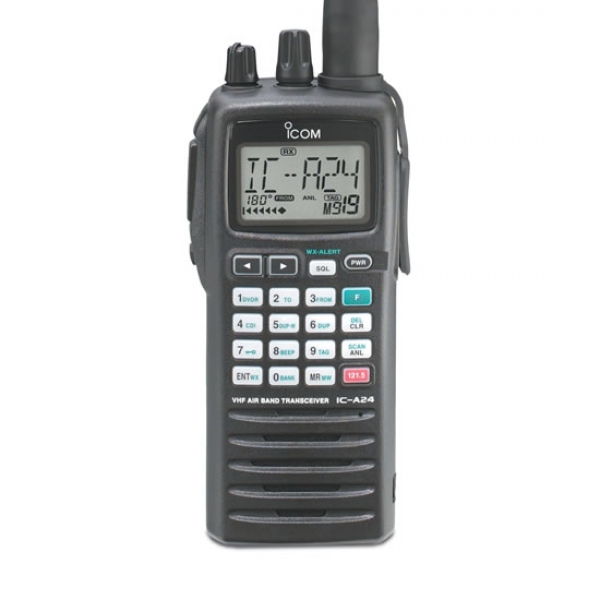

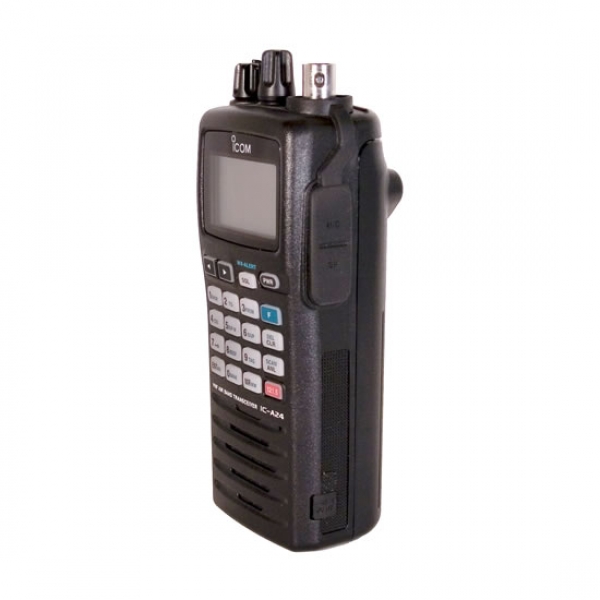

Operação simples, operável com uma única mão é a característica mais essencial dos rádios IC-A24 e IC-A6. O teclado de grandes dimensões e bem rotulado facilita a operação. A ampla tela exibe tanto letras quanto números, e é de fácil visualização. A tela possui iluminação de fundo, assim como o teclado. A luz permanece ligada por tempo determinado, uma grande conveniência para vôos noturnos.
Retorno de canal “Flip-flop”
O IC-A24/IC-A6 armazena os 10 últimos canais utilizados. É fácil ter acesso a eles através dos botões "flip-flop"  no painel central. É uma função bastante conveniente para se trocar de canal, tais como canais NAV e COM.
Conector para energia externa CC
Um conector para energia externa permite operação enquanto o aparelho estiver conectado ao recarregador na parede BC-110 ou através do cabo de conexão ao acendedor de cigarros CP-20. Com uma bateria instalada, é também possível operar o aparelho simultaneamente durante a recarga. Além disso, o rádio pode funcionar com a caixa de piljas BP-208N.
Resistente à água*
Sua construção resistente à água proporciona operação confiável mesmo em ambientes muito úmidos.
*Equivalente ao padrão IPX4 do padrão internacional correspondente - IEC 60529 (2001).
Outros recursos
- 200 canais de memória (20 canais × 10 bancos) com nomes de 6 caracteres
- Tecla de emergência dedicada de 121,5MHz
- Função de sidetone que permite ouvir sua própria voz através de um fone de ouvido externo para aviação.
- Baterias opcionais de Ni-Cd e Li-Ion
- Canais meteorológicos marinhos NOAA
- Varredura por marcação (Tag scanning) e varredura em banco de memória
- ANL (Limitador Automático de Ruído) para redução de ruído
- Alerta de bateria fraca
© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto
| Geral |
|
Faixa de frequência
Tx
Rx
Meteorológico
|
A24
118,000-136,975 MHz
108,000-136,975 MHz
161,650-163,275 MHz |
A6
118,000-136,975 MHz
118,000-136,975 MHz
161,650-163,275 MHz |
|
|
Modo
WX
|
AM (6K00A3E)
FM (16K0G3E)
|
| Espaçamento de canais |
25 kHz |
| Número de canais de memória |
200 (20 Canais X 10 bancos) |
| Alimentação |
7,4/7,2V CC (Bateria)
11,0V CC (Alimentação CC externa)
|
|
Consumo de corrente (a 7,2 V CC)
Tx
Rx com áudio no máximo
Rx Stand-by
|
1,5 A típico
300 mA típico
70 mA típico |
| Estabilidade de frequência |
±5 ppm |
| Gama de temperatura de operação |
-10°C a +60°C; -14°F a +140°F |
|
Dimensões (L×A×P)
(projeção não inclusa)
|
54(L) x 129.3(A) x 35.5(P) mm;
21/8(L) ×53/32(A) × 113/32(P) in
|
| Peso |
430 g; 15,2 oz (com antena e bateria BP-210N) |
| Conector de antena |
50Ω tipo BNC |
| Transmissor |
| Potência de saída (a 7,2 V CC) |
5,0 W típico (PEP)
1,5 W típico (CW)
|
| Sistema de modulação |
Modulação baixo nível |
| Limite de modulação |
70-100% |
| Distorção harmônica de áudio |
Menor que 10% (a 60% modulação) |
| Relação sinal ruído |
Maior que 35 dB |
| Emissão de espúrios |
Maior que 46dB (Exceto frequência de operação ±62.5 kHz) |
| Impedância de microfone |
3 conectores 2.5 (d) mm / mais que 100kΩ |
| Receptor |
|
Frequência intermediária
1a.
2a.
|
30,05 MHz
450 kHz
|
|
Sensibilidade (típica)
VOR (AM 6dB S/N)
COM (AM 6dB S/N)
WX (FM 12dB SINAD)
|
Menor que 0,71 µV
Menor que 0,5 µV
Menor que 0,22 µV
|
| Seletividade |
Maior que 7,m5 kHz/-6 dB
Less than 25 kHz/-60 dB
|
| Zumbido e ruído |
Maior que 40 dB |
|
Rejeição de espúrios
AM
FM
|
Maior que 60 dB
Maior que 30 dB
|
| Potência de saída de áudio |
Maior que 500mW típ. com uma carga 8Ω, 30% modulação |
| Conector de alto-falante externo |
3 condutores 3,5 (d) mm / 8Ω |
Todas as especificações estão sujeitas a alterações sem aviso prévio ou obrigação.
Acessórios fornecidos
- Bateria BP-210N ou caixa de pilhas BP-208N*
- Presilha de cinto MB-103
- Capa LC-159*
- Carregador BC-110AR/DR*
- Adaptador de fones de ouvido OPC-499* - somente no IC-A24
- Antena FA-B02AR
- Alça
* Depende da versão
© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

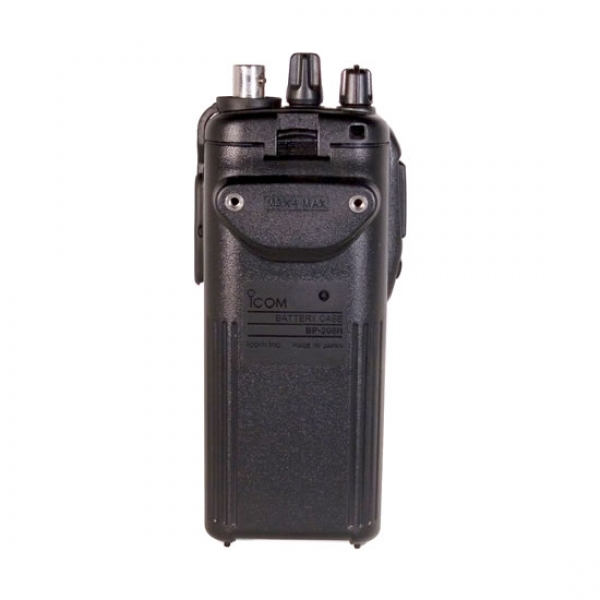

- BP-208N CAIXA DE PILHAS
6 pilhas alcalinas × AA (LR6).
- BP-209N BATERIA
Ni-Cd: 7,2V/1100mAh
- BP-210N BATERIA
Ni-MH: 7,2V/1650mAh
- BC-110AR/DR ADAPTADOR PAREDE
Usado para carga regular da bateria. Igual ao fornecido, dependendo da versão.
- BC-119N CARREGADOR MESA + BC-145 ADAPTADOR CA
+ AD-101 ADAPTADOR + OPC-515L CABO CC
Para carga rápida das baterias BP-209N, BP-210N ou BP-211N. Tempo aproximado de carga: 1,5 a 2 horas.

- BC-121N CARREGADOR MÚLTIPLO + BC-157 ADAPTADOR CA
+ AD-101 ADAPTADOR (6 peças)
Para carga rápida de até 6 baterias simultaneamente. Seis AD-101 são necessários. Tempo de carga: 1 a 1,5 horas.

- BC-144N CARREGADOR DE MESA + BC-145 ADAPTADOR CA
Para carga rápida das baterias BP-209N ou BP-210N. Tempo de carga: 1.5 a 2 horas.
- HM-173 ALTO-FALANTE COM MICROFONE
Microfone com alto-falante para o IC-A6 e IC-A24.
- CP-20 CABO PARA ACENDEDOR DE CIGARROS COM CONVERSOR CC-CC
Para oeração e carga com 12V ou 24V.
- OPC-656 CABO DE FORÇA
Para usar o BC-121N com uma fonte. (12–20 V CC é preciso).
- MB-103 PRESILHA DE CINTO
Tipo jacaré. Igual ao fornecido.
- MB-86 PRESILHA DE CINTO GIRATÓRIO
- MB-96N PRESILHA DE CINTO EM COURO
Para uso com o MB-86
- MB-96F PRESILHA DE CINTO EM COURO
- LC-159 CAPA PROTETORA
- OPC-499 CABO ADAPTADOR DE FONES DE OUVIDO
Para conectar a maioria dos fones padrão aviação. Igual ao fornecido no IC-A24.
- FA-B02AR ANTENA
Igual a fornecida.
- PTT SW CHAVE PTT
Permite o acionamento remoto do PTT. Pode ser fixado aos comandos da aeronave.
|
|
Folheto técnico do IC-A6
