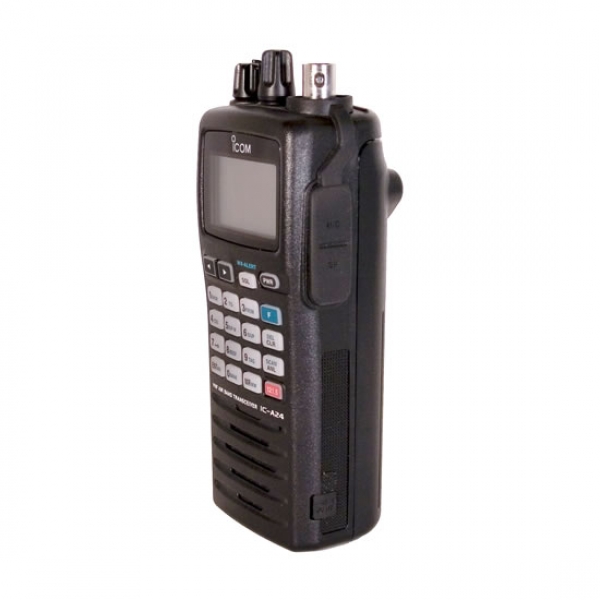

IC-A24 Transceptor VHF aeronáutico portátil com VOR (Icom)
Descrição

O rádio portátil favorito dos pilotos! COM VOR

Homologado pela Anatel pela Radiohaus. Certificado 2876-11-0657
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)


Navicom Logo

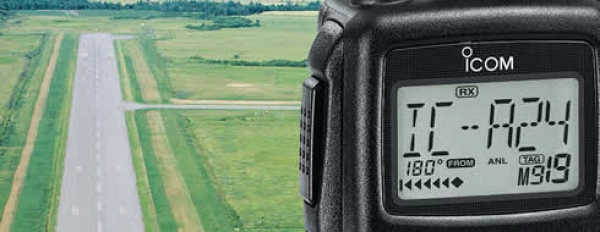

Fácil de usar durante o voo

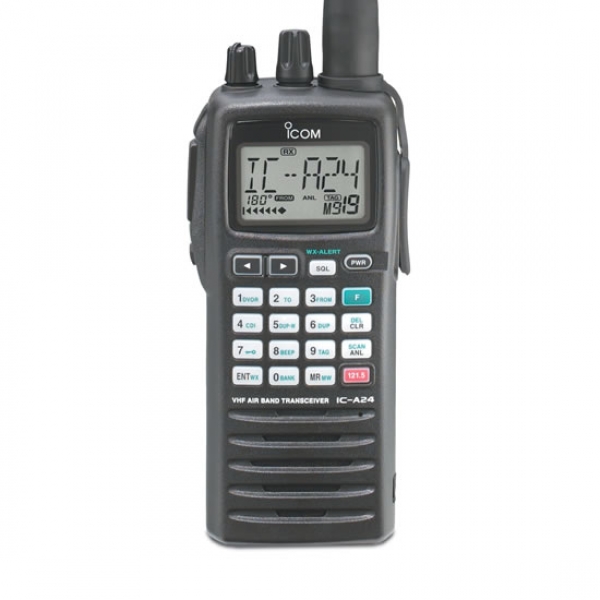

Operação simples, operável com uma única mão é a característica mais essencial dos rádios IC-A24 e IC-A6. O teclado de grandes dimensões e bem rotulado facilita a operação. A ampla tela exibe tanto letras quanto números, e é de fácil visualização. A tela possui iluminação de fundo, assim como o teclado. A luz permanece ligada por tempo determinado, uma grande conveniência para vôos noturnos.


Retorno de canal “Flip-flop”
O IC-A24/IC-A6 armazena os 10 últimos canais utilizados. É fácil ter acesso a eles através dos botões "flip-flop" Flip Flop buttons no painel central. É uma função bastante conveniente para se trocar de canal, tais como canais NAV e COM.


Conector para energia externa CC
Um conector para energia externa permite operação enquanto o aparelho estiver conectado ao recarregador na parede BC-110 ou através do cabo de conexão ao acendedor de cigarros CP-20. Com uma bateria instalada, é também possível operar o aparelho simultaneamente durante a recarga. Além disso, o rádio pode funcionar com a caixa de piljas BP-208N.


Resistente à água*
Sua construção resistente à água proporciona operação confiável mesmo em ambientes muito úmidos.
*Equivalente ao padrão IPX4 do padrão internacional correspondente - IEC 60529 (2001).


Outros recursos

  • 200 canais de memória (20 canais × 10 bancos) com nomes de 6 caracteres
  • Tecla de emergência dedicada de 121,5MHz
  • Função de sidetone que permite ouvir sua própria voz através de um fone de ouvido externo para aviação.
  • Baterias opcionais de Ni-Cd e Li-Ion
  • Canais meteorológicos marinhos NOAA
  • Varredura por marcação (Tag scanning) e varredura em banco de memória
  • ANL (Limitador Automático de Ruído) para redução de ruído
  • Alerta de bateria fraca



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

  •
Especificações Técnicas
Geral

Faixa de frequência
Tx
Rx
Meteorológico

A24
118,000-136,975 MHz
108,000-136,975 MHz
161,650-163,275 MHz
A6
118,000-136,975 MHz
118,000-136,975 MHz
161,650-163,275 MHz

Modo

WX

AM (6K00A3E)

FM (16K0G3E)

Espaçamento de canais 25 kHz
Número de canais de memória 200 (20 Canais X 10 bancos)
Alimentação

7,4/7,2V CC (Bateria)

11,0V CC (Alimentação CC externa)

Consumo de corrente (a 7,2 V CC)

Tx

Rx com áudio no máximo
Rx Stand-by


1,5 A típico
300 mA típico
70 mA típico
Estabilidade de frequência ±5 ppm
Gama de temperatura de operação -10°C a +60°C; -14°F a +140°F

Dimensões (L×A×P)

(projeção não inclusa)

54(L) x 129.3(A) x 35.5(P) mm;

21/8(L) ×53/32(A) × 113/32(P) in

Peso 430 g; 15,2 oz (com antena e bateria BP-210N)
Conector de antena 50Ω tipo BNC
Transmissor
Potência de saída (a 7,2 V CC)

5,0 W típico (PEP)

1,5 W típico (CW)

Sistema de modulação Modulação baixo nível
Limite de modulação 70-100%
Distorção harmônica de áudio Menor que 10% (a 60% modulação)
Relação sinal ruído Maior que 35 dB
Emissão de espúrios Maior que 46dB (Exceto frequência de operação ±62.5 kHz)
Impedância de microfone 3 conectores 2.5 (d) mm  / mais que 100kΩ
Receptor

Frequência intermediária
1a.
2a.


30,05 MHz
450 kHz

Sensibilidade (típica)

VOR (AM 6dB S/N)

COM (AM 6dB S/N)

WX (FM 12dB SINAD)



Menor que 0,71 µV

Menor que 0,5 µV

Menor que 0,22 µV

Seletividade

Maior que 7,m5 kHz/-6 dB

Less than 25 kHz/-60 dB

Zumbido e ruído Maior que 40 dB

Rejeição de espúrios

AM

FM



Maior que 60 dB

Maior que 30 dB

Potência de saída de áudio Maior que 500mW típ. com uma carga 8Ω, 30% modulação
Conector de alto-falante externo 3 condutores 3,5 (d) mm  / 8Ω

















































Todas as especificações estão sujeitas a alterações sem aviso prévio ou obrigação.


Acessórios fornecidos

  • Bateria BP-210N ou caixa de pilhas BP-208N*
  • Presilha de cinto MB-103
  • Capa LC-159*
  • Carregador BC-110AR/DR*
  • Adaptador de fones de ouvido OPC-499* - somente no IC-A24
  • Antena FA-B02AR
  • Alça

* Depende da versão



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais

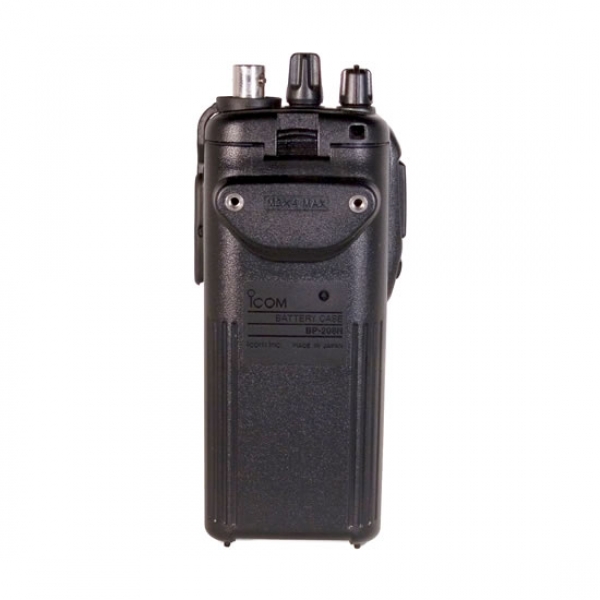

  • BP-208N CAIXA DE PILHAS
    6 pilhas alcalinas × AA (LR6).
    bp208n battery case

  • BP-209N BATERIA
    Ni-Cd: 7,2V/1100mAh
    bp209 battery pack

  • BP-210N BATERIA
    Ni-MH: 7,2V/1650mAh
    bp210n battery pack

  • BC-110AR/DR ADAPTADOR PAREDE
    Usado para carga regular da bateria. Igual ao fornecido, dependendo da versão.

  • BC-119N CARREGADOR MESA + BC-145 ADAPTADOR CA
    AD-101 ADAPTADOR + OPC-515L CABO CC
    Para carga rápida das baterias BP-209N, BP-210N ou BP-211N. Tempo aproximado de carga: 1,5 a 2 horas.
    bc119 desktop charger

  • BC-121N CARREGADOR MÚLTIPLO + BC-157 ADAPTADOR CA
    AD-101 ADAPTADOR (6 peças)
    Para carga rápida de até 6 baterias simultaneamente. Seis AD-101 são necessários. Tempo de carga: 1 a 1,5 horas.
    bc121n multichargerbc157 ac adapter

  • BC-144N CARREGADOR DE MESA + BC-145 ADAPTADOR CA
    Para carga rápida das baterias BP-209N ou BP-210N. Tempo de carga: 1.5 a 2 horas.
    bc144n desktop charger

  • HM-173 ALTO-FALANTE COM MICROFONE
    Microfone com alto-falante para o IC-A6 e IC-A24.
    hm173

  • CP-20 CABO PARA ACENDEDOR DE CIGARROS COM CONVERSOR CC-CC
    Para oeração e carga com 12V ou 24V.

  • OPC-656 CABO DE FORÇA
    Para usar o BC-121N com uma fonte. (12–20 V CC é preciso).
    opc656 dc power cable

  • MB-103 PRESILHA DE CINTO
    Tipo jacaré. Igual ao fornecido.
    mb103 belt clip

  • MB-86 PRESILHA DE CINTO GIRATÓRIO

    mb86 swivel belt clip

  • MB-96N PRESILHA DE CINTO EM COURO
    Para uso com o MB-86
    mb96n leather belt hanger

  • MB-96F PRESILHA DE CINTO EM COURO

    mb96f leather belt hanger

  • LC-159 CAPA PROTETORA

  • OPC-499 CABO ADAPTADOR DE FONES DE OUVIDO
    Para conectar a maioria dos fones padrão aviação. Igual ao fornecido no IC-A24.
    opc499 headset adapter cable

  • FA-B02AR ANTENA
    Igual a fornecida.
    fab02ar antenna

  • PTT SW CHAVE PTT
    Permite o acionamento remoto do PTT. Pode ser fixado aos comandos da aeronave.
