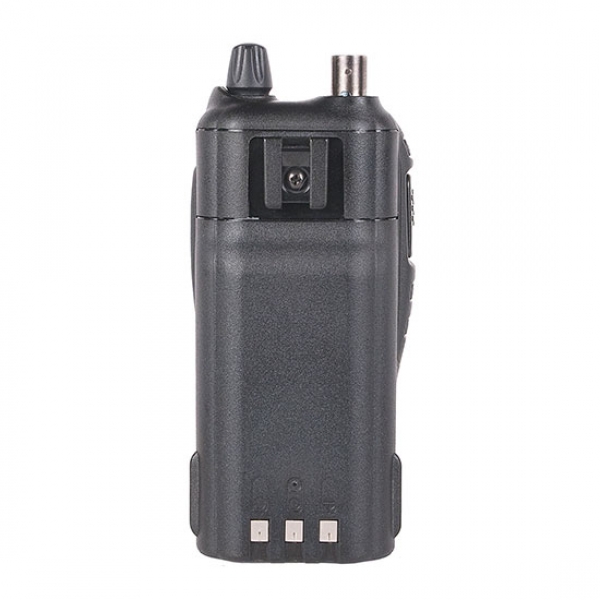

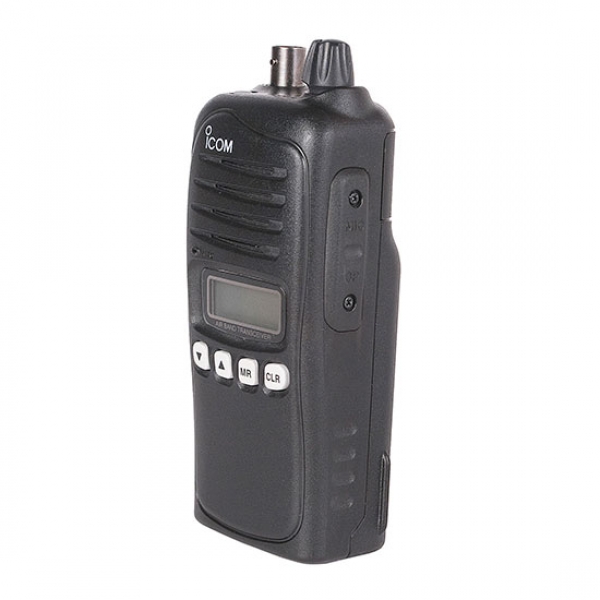

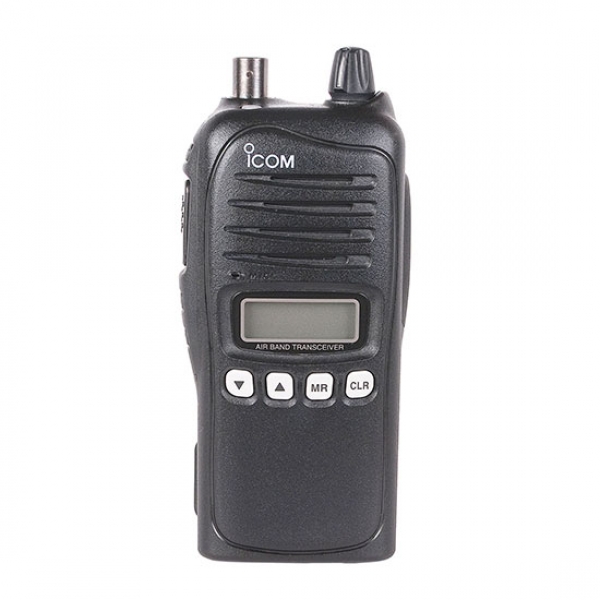

IC-A14S Transceptor VHF aeronático portátil sem teclado (Icom)
Descrição

Fácil de usar, robusto e compacto. E com o áudio que só a Icom tem!


Homologado na Anatel pela Radiohaus. Certificado 2875-11-0657
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)






Feito pensando no aprendiz de piloto
O IC-A14 é a companhia ideal para o piloto em treinamento. Esse rádio praticamente se paga economizando horas de motor e combustível durante comunicações com a torre antes do vôo.


Áudio potente de 700mW*
Rádios de banda aérea são geralmente operados em ambientes com alto ruído, sendo essencial que o rádio proporcione áudio claro e potente. O IC-A14/S possui um amplificador BTL que duplica a potência de saída do áudio, proporcionando áudio claro, que pode ser ouvido mesmo em cabines e pistas barulhentas.
*Somente alto-falante interno


Teclado completo ou simples
O teclado completo do IC-A14 permite entrar com o canal ou frequência diretamente e possui exclusivo botão para o canal de emergência de 121,5MHz. O IC-A14 recebe os canais NAV e WX. O teclado simples do IC-A14S proporciona operações mais simples com um mínimo de botões que são ideais para a equipe em terra.


Corpo compacto, leve e robusto
O IC-A14 é um aparelho compacto (somente 120mm de altura) e leve (aproximadamente 350 gramas incluindo antena e bateria - BP-232N). A construção resistente à água, equivalente ao padrão IPX4, proporciona operação confiável em condições de umidade.


Bateria de lítio de alta capacidade
Com a bateria de lítio de alta capacidade - 2000mAh - BP-232N, o IC-A14 proporciona potência estável de saída e 18 horas (aproximadamente) de tempo de operação*. O compartimento da bateria (opcional) BP-261, utiliza 6 pilhas alcalinas AA (LR6) para uso em situações de emergência.
*Operação típica, Tx:Rx: Espera=5:5:90.


200 canais de memória
Um total de 200* canais de memória podem ser nomeados com nomes de até 8 caracteres para fácil reconhecimento. Para operações rápidas e simples, esses canais podem ser agrupados em 10 bancos de memória*
*Somente no IC-A14. O IC-A14S possui 100 canais de memória, mas sem bancos de memória.


Carregador de bateria BC-179
O carregador de bateria BC-179, segura o rádio e recarrega sua bateria, mesmo sob movimentos bruscos. O cabo para o acendedor de cigarros CP-22, pode ser usado com o BC-179.


Outras características únicas

  • Potência de saída de 5W típico (PEP), 1,5W (CW)
  • Função side tone permite que o usuário ouça a própria voz através de um fone de ouvido de aviação produzido por outro fabricante
  • Display LCD iluminado para operação noturna
  • ANL (Limitador Automático de Ruído) para redução de ruído
  • Indicação de bateria fraca e sinal sonoro de alerta
  • Configuração ajustável do ganho do microfone
  • Conector de antena do tipo BNC



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações Técnicas
Geral
Faixa de frequência
IC-A14
Tx (COM)
Rx (COM, NAV)
Rx (Meteorológico)

IC-A14S
Tx/Rx (COM)


118,000-136,975 MHz
108,000-136,975 MHz
161,650-163,275 MHz

118,000-136,975 MHz
Modo
Meteorológico (somente IC-A14)
AM (6K00A3E)
FM (16K0G3E)
Espaçamento de canais 25 kHz
Número de canais de memória
IC-A14
IC-A14S

200 canais com 10 bancos
100 canais
Impedância de antena 50Ω (Conector BNC)
Alimentação 7,4V CC (Baterias originais Icom)
Consumo de corrente (a 7,2 V CC)
Tx
Rx com áudio máximo
Rx Stand-by

1,5 A típico
500 mA típico
50 mA típico
Gama de temperatura de operação -10°C a +60°C; -14°F a +140°F
Dimensões (L×A×P)
(projeção não inclusa)
53×120×36,9 mm;
2332×42332×1716 in.
Peso (aproximado) 350 g; 12,3 oz (com antena e bateria BP-232N)
Transmissor
Potência de saída (a 7,2 V CC) 5,0/1,5W típico (PEP/CW)
Limite de modulação 70-100%
Estabilidade de frequência ±5ppm
Distorção harmônica de áudio Menos que 10% (a 60% modulação)
Relação sinal ruído Maior que 35 dB
Emissão de espúrios Maior que 46 dB (exceto frequência de operação ±62.5 kHz)
Impedância de microfone 3 condutores 2,5 mm  / mais que 100kΩ
Receptor
Frequência itermediária
1a.
2a.

46,35 MHz
450 kHz
Sensibilidade (típ)
COM (a 6dB S/N)
NAV (a 6dB S/N)
WX (a 12dB SINAD)

-6dBµ típico
-3dBµ (somente IC-A14)
-13dBµ (somente IC-A14)
Squelch (silenciador)
AM
FM

Menor que 0dBµ
Menor que -5dBµ
Seletividade Maior que 7,5 kHz/-6 dB
Menor que 25 kHz/-60 dB
Zumbido e ruído Maior que 35 dB (a 30% modulação)
Rejeição de espúrios
AM
FM (somente IC-A14)

Maior que 60 dB
Maior que 30 dB
Potência de saída de áudio
Alto-falante interno
Alto-falante externo

Mais que 700mW
Mais que 500mW a 10% distorção com carga de 8Ω, 30% modulação
Conector A. falante externo 3 condutores 3,5 mm / 8Ω










































































Especificações militares dos EUA aplicáveis
Icom fabrica produtos robustos e resistentes que atendem os requisitos MIL-STD a os rígidos padrões ambientais, como abaixo..

Padrão

MIL 810F
Método Proc.
Baixa pressão 500.4 I, II
Alta temperatura 501.4 I, II
Baixa temperatura 502.4-3 I, II
Choque de temperatura 503.4 I
Radiação solar 505.4 I
Chuva 506.4 I,III
Umidade 507.4
Maresia 509.4
Poeira 510.4 I

Vibração

514.4 I
Choque 516.5 I, IV

Também atende MIL-STD-810-C, -D e -E.

Padrão de proteção de ingresso
Água IPX (Proteção de resistência a água)

Medições feitas de acordo com FCC Part 87 para versão USA. Todas as especificações estão sujeitas a mudanças sem avisou prévio ou obrigação.


Acessórios fornecidos

  • Bateria BP-232N ou caixa de pilhas, BP-261*
  • Carregador de bateria, BC-179*
  • Adaptador CA, BC-174A/E*
  • Presilha de cinto, MB-94
  • Antena FA-B02AR
  • Alça de transporte

* Dependendo da versão



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • BP-232H BATERIA
    7,4V/2300mAh Bateria Li-Ion.

    bp230 battery packs



  • BP-230N BATERIA
    7,4V/980mAh Bateria Li-Ion oferece 8,5 horas* de tempo de operação (aprox.).
    * Tx (Hi): Rx: standby=5:5:90.
    bp230 battery packs

  • BP-261 CAIXA DE PILHAS
    Caixa de pilhas para 6 pilhas AA alcalinas.
    bp261 battery case

  • BC-179 CARREGADOR DE BATERIAS + BC-174 ADAPTADOR CA
    Carrega a BP-232N em 12 horas (aprox.). BC-171 CARREGADOR DE MESA+ BC-147 ADAPTADOR CA carrega a BP-232N em 10 horas (aprox.).

  • BC-160 CARREGADOR RÁPIDO DE MESA + BC-145 ADAPTADOR CA
    Carrega a BP-232N em 3 horas (aprox.). BC-119N + AD-106 + BC-145 também estão disponíveis.

  • BC-121N CARREGADOR MÚLTIPLO + AD-106 ADAPTADOR + BC-157 ADAPTADOR CA
    Rapidamente carrega até 6 baterias (necessita de 6 AD-106). Carrega 6 BP-232N em 3 horas aproximadamente.
    bc121n multicharger bc157 ac adapter ad106 charger adapter









  •
  •
  •
  •
  •
  •
  •
  • MB-130 SUPORTE VEICULAR PARA CARREGADOR
    O suporte segura firmemente o carregador para permitir a carga da bateria num veículo. A primeira imagem mostra o MB-130 vazio. As outras duas imagens mostram o suporte com dois diferentes rádios em seus carregadores.

    Ítens necessários:
    1. Carregador - BC-160, BC-190, BC-19, BC-192 ou BC-1932
    2. Suporte - MB-130
    3. Cabo de alimentação - CP-17L

    MB 130          MB 130         MB 130









  •
  •
  •
  •
  •
  •
  •
  • CP-22 CABO DE FORÇA
    Cabo com conector para acendedor de cigarro com conversor CC-CC para uso com BC-179. Funciona com tensão de 12 ou 24V CC.
    cp22 power supply cable

  • OPC-515L CABO DE FORÇA
    Cabo de alimentação para uso com BC-119N/160.
    opc515l power supply cable

  • OPC-656 CABO DE FORÇA
    Cabo para uso com BC-121N.
    opc656 power supply cable

  • HM-173 ALTO-FALANTE COM MICROFONE PTT
    Microfone PTT para uso com o rádio
    hm173 speaker mic

  • OPC-499 CABO ADAPTADOR DE FONES DE OUVIDO
    Para uso do rádio com fones de fabricação de terceiros.
    OPC499 headset adapter cable

  • MB-94 PRESILHA DE CINTO
    Tipo jacará. Igual ao fornecido.

  • MB-96F PRESILHA DE COURO
    Presilha de cinto fixa
    mb96f leather belt hanger

  • FA-B02AR ANTENA
    Igual a fornecida
    fabo2ar antenna

  • PTT SW CHAVE PTT
    Permite o acionamento remoto do PTT. Pode ser fixado aos comandos da aeronave.
