IC-M400BB Transceptor VHF marítimo fixo/móvel (Icom)
Descrição

Transceptor marítimo "caixa preta" com a qualidade Icom




               Clique Aqui

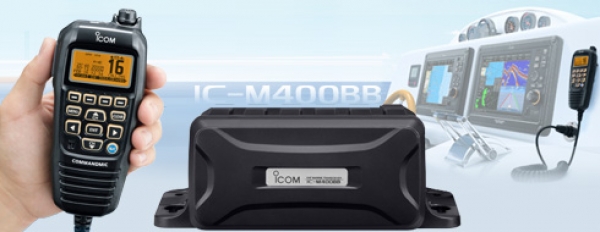

Projetado em dois módulos, para economia de espaço

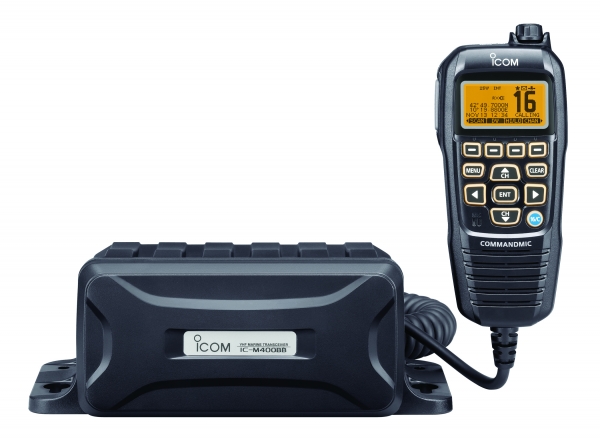

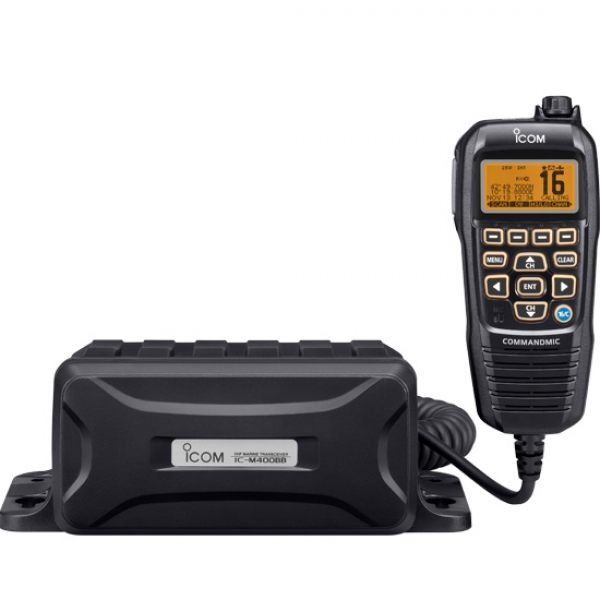

O IC-M400BB é formado por dois módulos na configuração "caixa preta". Todas as funções do rádio, incluindo a operação DSC podem ser acionadas pelo microfone COMMANDMICIV™, HM-195B/SW e o módulo de RF pode ser instalado em um local oculto.


Nova interface intuitiva
O novo sistema de menu está em acordo com os últimos modelos da Icom. A linha de botões do display matricial mostra as funções chave que podem ser alternada com as teclas da esquerda e direita.


Sistema ativo de cancelamento de ruído
O sistema bidirecional de cancelamento de ruídos reduz até 90% do ruído de fundo, melhorando em muito tanto o sinal recebido como o sinal enviado de forma que o áudio fica muito mais limpo e claro.


Áudio reforçado de 10W, função megafone (Public Address) e Sinene
O IC-M400BB tem um ampificador incorporado de 10W que reforça o áudio recebido quando usado com um alto-falante externo. A função de megafone (public address) permite fazer anúncios para a tripulação por exemplo, à partir do microfone. E a sirene também pode ser acionada no alto-falante externo.


DSC Classe D incorporado
A função DSC incorporada no rádio monitora a atividade do canal 70 (Canal DSC), mesmo enquanto você estiver recebendo outro canal. As funções do DSC incluem: pedido de socorro; individual, em grupo, todas as embarcações, urgência, segurança, solicitação/relato de posição, solicitação de agrupamento (polling request) e chamadas de teste DSC.


Interface Comum NMEA
Quando conectado a um GPS externo (opcional), informações do posicionamento são mostradas no display do microfone COMMANDMICIV™ . Ao receber informações DSC de outra embarcação o rádio pode transferir para um equipamento de navegação através da conectividade via NMEA 0183.


Chamada AIS com o opcional MA-500TR
Quando conectado ao transponder AIS Classe B (opcional) a função chamada AIS permite fazer uma chamada DSC individual com o MA-500TR.


Recursos adicionais incluem:



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações Técnicas
Geral
Faixa de frequência
  Tx
  Rx
  Canal 70

156,025–157425MHz
156,050–163,275MHz
156,525MHz
Grupos de canais utilizáveis INT, USA, CAN e WX
Tipos de emissão 16K0G3E (FM), 16K0G2B (DSC)
Alimentação 13,8V CC nominal
(11,7–15,9V CC)
Consumo de corrente (a 7,4V CC)
  Tx (a 25W saída)
  Rx (com máximo áudio)

5,5A Máximo
3,5A Máximo

Gama de temperatura de operação

–20°C a +60°C; –4°F a +140°F

Impedância de antena 50Ω (SO-239)
Dimensões (L×A×P)
IC-M400BB
HM-195B/SW

216×79×125mm; 8.5×3.11×4.92 in
67.5×144.5×37mm; 2.66×5.69×1.46 in
Peso (aprox.)
IC-M400BB
HM-195B/SW

830g; 1.83 lb
400g; 14.1 oz

Formatos entrada/saída NMEA

RMC, GGA, GNS, GLL, DSC, DSE

Transmissor
Potência de saída (Alta/Baixa)

25W, 1W (Alta, Baixa)

Desvio máximo de frequência ± 5,0 kHz
Tolerância de frequência ±10ppm
Emissão de espúrios Menor que –70dBc (a 25W)
Receptor
Sensibilidade
Principal
Canal 70

0,22μV típico (a 12dB SINAD)
–5dBμ emf típico (1% BER)
Sensibilidade de squelch Menor que 0,32μV
Seletividade de canal adjacente
Prncipal
Canal 70

Maior que 70dB
Maior que 73dBμ emf (1% BER)
Emissão de espúrios
Principal
Canal 70

Maior que 70dB
Maior que 73dBμ emf (1% BER)
Intermodulação
Principal
Canal 70

Maoir que 70dB
Maior que 68dBμ emf (1% BER)
Relação sinal ruído Maior que 40dB
Potência de saída de áudio

Alto-falante interno
Alto-falante externo



Maior que 2W (HM-195B/SW)
Maior que 10W (Alto-falante RX)







































Medições feitas em conformidade com TIA/EIA 603 e IEC 62238 (Especificações de recepção do Canal 70).


Classificação IP aplicável

Padrão de proteção de ingresso (IC-M400BB e HM-195B/SW)
Água IPX7 (Proteção contra água)


Acessórios fornecidos

  • COMMANDMIC, HM-195B/SW*
  • Cabo de alimentação CC
  • COMMANDMIC, HM-195B/SW podem ser fornecidos separadamente, dependendo da versão.



Diagramas

Product Dimensions



Inputs



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • MICROFONE COMMANDMICIVTM

    COMMANDMIC


  • CABO DE EXTENÇÃO para COMMANDMICTM
    HM-195B/SW

    Extension cable for commandmic


  • TRANSPONDER AIS CLASSE B
    MA-500TR

    Class B AIS Transponder
