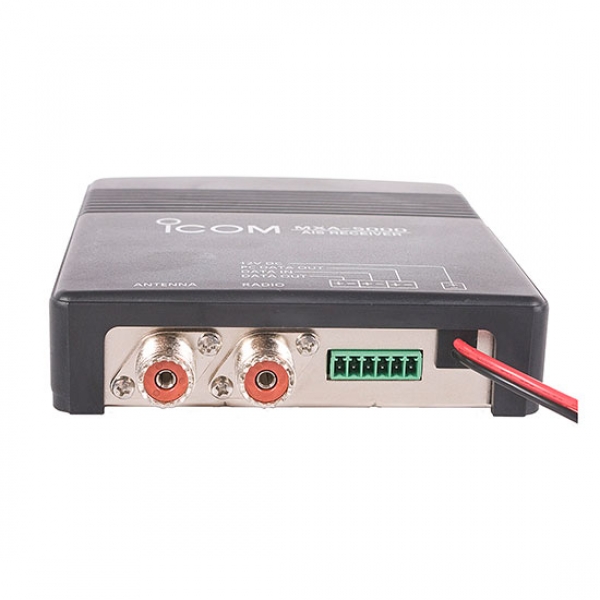

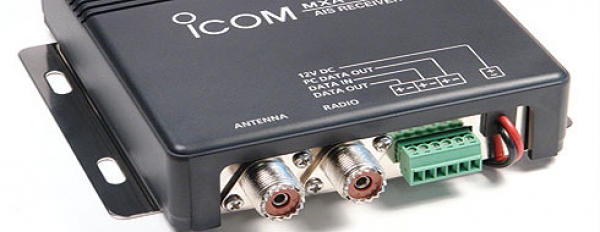

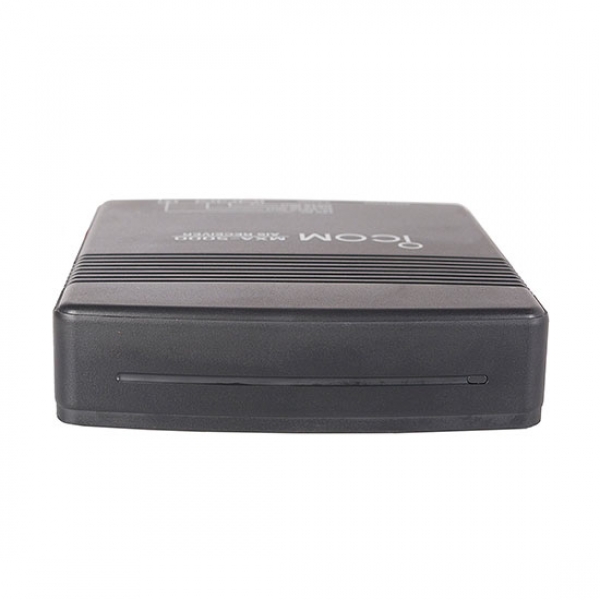

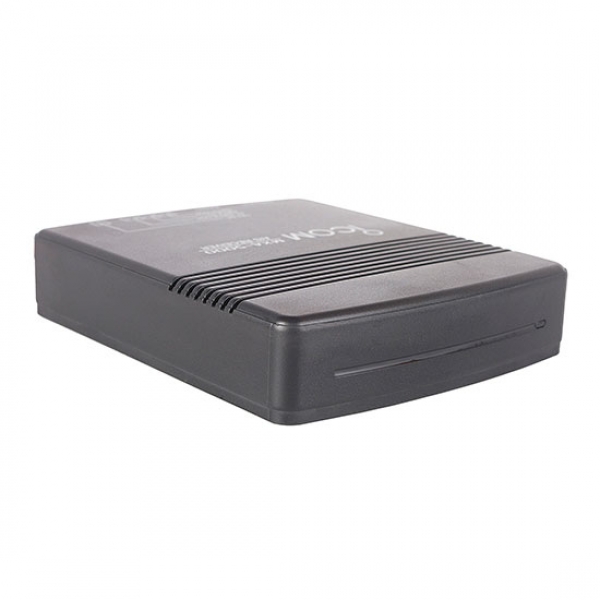

MXA-5000 Receptor AIS (Icom)
Descrição

Sistema anti-colisão com informações de tráfego de embarcações em tempo real


Receptor com capacidade de dois canais
O MXA-5000 recebe os canais 87B (161,975MHz) e 88B (162,025MHz) simultaneamente. Essa característica de recepção em dois canais faz o MXA-5000 mais flexível para obter informações de transponders AIS que operam somente em um canal. Além disso, o MXA-5000 recebe dados de AIS Classe A e Classe B.


Saída de dados dual
O MXA-5000 tem duas saídas de dados. Uma é RS-422 para conexão com equipamentos como radar marítimo ou carta de plotagem GPS. Os equipamentos que aceitam formato de sentença VDM mostrarão dados AIS no display. A segunda saída é RS-232C para conexão a computador PC. Quando usando um software de plotagem AIS*, o MXA-5000 permite o monitoramento de tráfego marítimo em seu PC.
*Não fornecido pela Icom.


Splitter para compartilhamento de uma antena VHF
O MXA-5000 pode ser instalado entre uma antena de VHF e um rádio VHF. Ao mesmo tempo que recebe sinais de rádio VHF*, o MXA-5000 receberá dados AIS. Quando transmitr com o rádio, o sinal TX ignorará o MXA-5000 para proteger seu circuito interno.
*Perda por inserção : 3,5dB (aproximadamente)


Multiplexação de dados GPS
Quando conectado a um receptor GPS, as informações nos formatos RMC, GGA, GNS e GLL podem ser multiplexadas com os dados de AIS (formato VDM).


Compacto e leve
O MXA-5000 mede somente 132(W)×34(H)×155(D)* mm e pesa apenas 400g* para fácil instalação.
*Suporte de montagem não está incluído.


O que é um AIS?
O receptor AIS MXA-5000 da Icom's (Automatic Identification System - Sistema Automático de Identificação) capta em tempo real sinais de embarcações que usam transponders AIS. Esses transponders são obrigatórios para vários tipos de embarcações.

O transponder AIS envia informações precisas de navegação como:

  • Informações estáticas — prefixo da embarcação, número MNSI, dimensões e tipo
  • Informações sobre a viagem — roteiro, tipo de carga, destino e tempo de chegada
  • Informações dinâmicas — tempo no formato UTC, coordenadas, posição (latitute/longitude), velocidade e curso, direcionamento em graus e status de navegação
  • Mais informações sobre AIS no Navigation Center da Guarda Costeira dos E.U.A.

MXA5000 connection diagram

MXA5000 dimensions






© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto





Especificações Técnicas
Geral
Cobertura de frequência 161,975 MHz (Canal 87B)
168,025 MHz (Canal 88B)
Recepção simultânea
Designação de emissão recebida 16KOFD (GMSK)
Impedância de antena 50Ω

Gama de temperatura de operação



-20°C a +60°C

-4°F a +140°F

Alimentação

12,0V CC (10,8 - 15,6V)

Consumo de corrente 0,25A

Peso (aprox.)

Com suporte

400g; 14.1oz

460g; 1.0lb

Receptor
Sensibilidade

- 116dBm típico

Seletividade de canal adjacente Maior que 70dB

Resposta de espúrios

Maior que 70dB

Intermodulação Maior que 64dB
Relação sinal ruído Maior que 40dB

Emissão de espúrios

Menor que -57dBm
Interface de dados

Entrada de dados

Formato de sentença

Nível de entrada

IEC 61162-1:2000 (4.800bps)

RMC, GGA, GNS, GLL

Menor que 2mA (com 2V aplicado)

Saída de dados

Para equipamento de navegação

Formato de sentença

Nível de saída

Para o PC

Formato de sentença

Nível de saída

IEC 61162-2 (38.400bps)

RS-422 balanceado

VDM

5V, 40mA Máximo

RS-232C desbalanceado

VDM

±5V, ±35mA típico
































































Todas as especificações estão sujeitas a mudanças sem prévio aviso ou obrigação. Medições feitas em conformidade com IEC 62287-1.
