MXD-5000 Marine Commander - Sistema de Navegação (Icom)
Descrição

Você sempre confiou na Icom para falar lá e agora pode confiar na Icom para chegar lá!



Marine Navigation - MarineCommander
MARINECOMMANDER



Vista do sistema

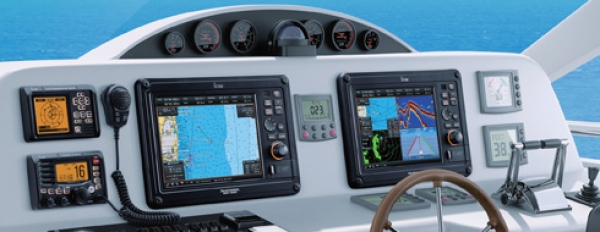

MarineCommander é o sistema de navegação marítima da Icom que integra vários módulos marítimos como fish finder, radar, AIS e rádio VHF marítimo em um diplay multi-função (MFD). Até dois MFDs podem ser conectados a unidade de processamento central (MPU) e suporta operação de display dual separada.

Se conectar dois MPUs MarineCommander MPUs por um cabo de dados, até quatro MFDs podem ser usados e os módulos conectados (fish finder, radar, rádio...) podem ser compatilhados com outros MFDs.

Assista ao vídeo e o diagrama abaixo para mais informações.















marine navigation system - icom MarineCommander



Conexão dupla de display acessível - Até quatro displays em um sistema
O MarineCommander permite a conexão de dois MFDs simultaneamente. Todos os módulos conectados incluindo carta de dados, fish finder e radar podem ser compartilhados com dois MFDs e operar separadamente. O MFD pode ser instalado até 20m* de distância da MPU. Quando conectado a dois Marine Commanders por um cabo de dados, até quatro displays podem ser usados e os dados C-MAP podem ser compartilhados no sistema.
*Três cabos opcionais EX-3187 são necessários.

Display configruation


Fino, compacto e fácil de instalar
O MFD tem apenas 69.2mm de dimensão e é muito leve para fácil instalação. É aprovado no padrão IPX7 (submersível), protegido de entrada de água. O MFD pode ser conectado a unidade principal (MPU) usando um simples cabo de conexão e alimentação.



MXC 5000














Display de ótima visualização durante o dia
O display MFD de 12,1 polegadas tem resolução de 800 x 600 pixels. A tela LCD colorida de alto brilho (900cd/m2) tem superfície anti-reflexo e ótima visualização mesmo sob a luz direta do Sol. As cores podem ser selecionadas no modo diurno ou noturno.

Daylight Viewable Display



Simples Operação
O Sistema MarineCommander oferece uma interface gráfica amigável e de uso intuitivo com o mínimo de botões ou teclas. O layout do display pode ser alterado para até 4 painéis e facilmente ajustável com uma simples operação.

Simple Operation



Compatível C-MAPTM MAX
O Sistema MarineCommander é compatível com o C-MAPTM MAX da JEPPESEN em um formato de cartão SD*. O MarineCommander proporciona resposta rápida e fácil de desempenho de renderização. O C-MAPTM MAX oferece alarme, checagem de rota, vista em perspectiva e dados de portos para sua navegação mais fácil e segura.
*Dados das cartas não fornecidos pela Icom.

C-MAP MAX Compatible



MXG-5000 Receptor GPS
O MXG-5000 é um receptor GPS de 12 canais com correções diferenciais WAAS, EGNOS e MSAS. Garante informações de posicionamento mais precisas e é resistente IPX6 contra jatos de água de alta pressão.

MXG-5000 GPS Receiver











Conexão USB Flash Drive
O MFD tem uma entrada USB para conectar um USB flash drive. Waypoint, track e informações de rotas e dados podem ser armazenados numa memória USB e importadas para outro sistema MarineCommanders ou um PC.

USB Flash Drive Conncetion












MARINE RADAR

O Radar marítimo MXR-5000R/T proporciona clara discriminação de alvos. Waypoint e dados AIS podem ser sobrepostos na tela do radar. O radar marítimo ajuda a evitar colisões e aumenta a segurança da navegação.

Marine Radar









































ATA simplificado (Automatic Tracking AID)
A função simplificada ATA permite plotar até 10 alvos e o radar continua a procurar por outros alvos automaticamente. Os alvos ATA podem ser sobrepostos na tela do radar.



Radar marítimo
Marine Radar





FISH FINDER


Quando conectado ao módulo fish finder, o Sistema MarineCommander pode ter uma função de sonar de dupla frequência. Usando o modo de dupla frequência de 50kHz/200kHz o  MarineCommander aumenta a separação e o desempenho para a detecção de cardumes.

fish finder - Marine Commander



Waypoint no fish finder
Quando usado com o módulo fish finder o MarineCommander memoriza as informações de waypoints com profundidade e dados de temperatura.


Fish Finder
Marine Commander Fish Finder options






TRANSCEPTOR VHF E AIS
AIS (Automatic Identification System) recebe informações de tráfego marítimo em tempo real que são emitidas por outras embarcações equipadas com AIS. Usando o opcional MA-500TR ou MXA-5000, os dados de AIS podem ser sobrepostos na tela do radar.



Marine Commander AIS and VHS Transceiver



Chamada DSC (É preciso um transceptor VHF)
O MarineCommander é capaz de se conectar a rádios Icom de VHF compatíveis*.  Vários tipos de chamadas DSC incluindo individual, grupo, todas as embarcações, posicionamento e requisição de posicionamento podem ser feitos à partir do Sistema Marine Commander. Mensagens DSC recebidas e informações de posicionamento podem ser mostradas na tela.
*IC-M604A/M802 versão atualizada de firmware, versão compatível do IC-M504A ou IC-M412 is necessário.











AIS & Transceptores VHF

MarineCommander AIS transceivers and VHF transceivers






MONITOR DE MOTOR
Quando conectado a sensores dos motores com uma interface NMEA 2000, o MarineCommander mostra dados atuais dos motores. Esses dados podem ser mostrados na barra de status ou barra de dados de acordo com sua conveniência.



MarineCommander Engine Monitoring





VÍDEO CAMERA
O MarineCommander tem quatro entradas com conectores RCS para conexão de até 4 câmeras de vigilância (formato NTSC ou PAL) e permite o monitoramento de toda a embarcação diretamente no display do sistema.

MarineCommander Video Camera Monitoring



Outros recursos

  • O conector externo do display (RGB) permite a saída para um display externo
  • Display em Inglês, Francês ou Espanhol
  • Conexões externas NMEA2000
  • Função de memória permite armazenar um comentário com dados da foto e localização.


MarineCommander other features
