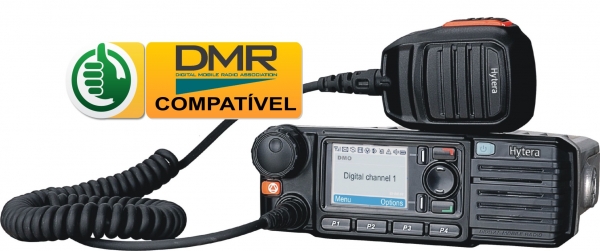

MD-786G (Versões em VHF, UHF2 e UHF3) Transceptor Fixo/Móvel analógico e digital (Hytera)
Descrição

Transceptor veicular/fixo DMR!


Homologado na Anatel. Certificado: 1588-13-6807 (MD-786G VHF)
Homologado na Anatel. Certificado: 3958-12-6807 (MD-786G UHF 380MHz)

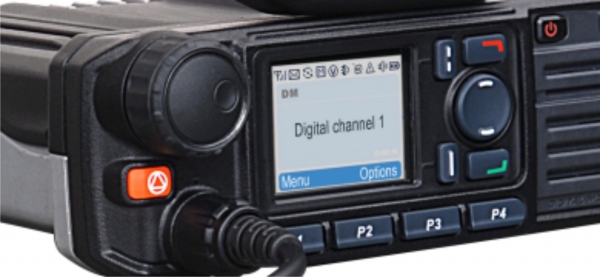

Design centrado no usuário
O monitor colorido grande permite uma boa visibilidade mesmo sob forte iluminação. E as sete teclas programáveis facilitam sua comunicação em várias condições.


Qualidade confiável
O MD785/785G está em estrita conformidade com os padrões MIL-STD-810 C/D/E/F e IP54, garantindo um excelente desempenho mesmo em ambientes difíceis.

Voz superior
Com a aplicação combinada de codec de banda estreita e tecnologias de correção de erro digital, o MD78X*/78X*G é capaz de garantir uma voz superior em ambientes barulhentos ou na extremidade da área de cobertura. Além disso, a adoção da tecnologia AGC também otimiza sua voz. Com um altofalante de 5 W embutido, o MD78X*/78X*G garante uma comunicação de voz clara e nítida.

Maior eficiência do espectro, maior capacidade do canal
Beneficiando-se da tecnologia TDMA, o MD785/785G permite duas mais canais baseado no mesmo recurso de espectro. Essa é uma grande ajuda para aliviar o estresse da crescente falta de recurso do espectro.

Pseudo trunk de slot duplo
Com esse recurso, o slot livre pode ser alocado para um membro que precisa se comunicar, melhorando efetivamente a eficiência da frequência e permitindo que você se comunique prontamente em situações de emergência.

Comunicação segura
Além da criptografia intrínseca da tecnologia digital, o MD78X*/78X*G oferece uma capacidade de criptografia melhorada (como um algoritmo de criptografia de 256 bits) e o recurso Codificador (selecionável).

Serviços versáteis
Além dos serviços de comunicação convencionais, o MD78X*/78X*5G apresenta ricos serviços de dados e funções selecionáveis como mensagem, escaneamento, emergência, pedal de emergência, direção de canal, registro automático*, transmissão de dados de alta velocidade* e trabalhador solitário*.

Porta de maior desenvolvimento
A porta reservada no MD785/785G permite aos usuários ou qualquer terceiro desenvolver ainda mais outras funções úteis (mensagem, GPS, controle de chamada e telemetria).

* indica funções disponíveis na versão posterior.



Modos duplos (analógico e digital)
O MD785/785G pode operar tanto no modo analógico quanto digital. É compatível com o sistema analógico dominante, garantindo uma transição suave de análogo para digital.

Chamadas de voz versáteis
A sinalização inteligente do MD785/785G suporta vários tipos de chamada de voz, incluindo chamada privada, chamada de grupo e todas as chamadas.

GPS
O MD785G suporta a visualização de informações de posicionamento GPS e o envio de mensagem de texto GPS.

Serviço de IP*
O MD785/785G permite múltiplas funções de IP se estiver conectado a um PC através do endereço de IP.

Vários tipos de sinalização análoga
O MD785/785G suporta vários tipos de sinalização análoga (HDC1200, DTMF*, 2 tons* e 5 tons*), oferecendo uma maior capacidade de expansão de função.

Vários idiomas
O MD785/785G suporta 10 idiomas (inglês, chinês simplificado, chinês tradicional, alemão*, espanhol*, francês*, italiano*, polonês*, russo* e turco*), permitindo que você selecione de acordo com suas necessidades.

Software atualizável
Com essa capacidade, você pode desfrutar de mais recursos sem precisar comprar uma nova máquina.

* indica funções disponíveis na versão posterior.



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações Técnicas

Geral

Intervalo de frequência

VHF: 136-174 MHz UHF1: 400-470 MHz; UHF3: 350-400 MHz

Capacidade do canal

1024

Capacidade da zona

64
(cada uma com um máximo de 16 canais)

Espaçamento do canal

25/20/12,5 kHz

Voltagem operacional

13,6 V ±15%

Dreno de corrente

Espera

<0,6 A

Recebe

<2,0 A

Transmite

< 12 A (45 W/50 W) < 8 A (25 W)

Estabilidade de frequência

±1,5 ppm

Impedância da antena

50Ω

Dimensões (AxLxP)

60×174×200 mm /2,362×6,850×7,874 pol.

Peso

1,7 kg /3,75 lbs

Caixa frontal

PC+ABS

Monitor LCD

220×176 pixels, 262000 cores 2,0 pol., 4 linhas

Transmissor

Saída de energia RF

Energia alta VHF: 50 W Energia baixa VHF: 25W Energia alta UHF1: 45 W Energia baixa UHF1: 25 W UHF3: 25 W

Modulação FM

11KΦF3E a12,5 KHz 14KΦF3E a20 KHz 16KΦF3E a25 KHz

Modulação digital 4FSK

12,5 KHz Apenas dados: 7K60FXD 12,5 kHz Dados e voz: 7K60FXW

Emissão irradiada/conduzida

-36 dBm < 1 GHz   -30 dBm > 1 GHz

Limite de modulação

±2,5 KHz a 12,5 KHz ±4,0 KHz a 20 KHz ±5,0 KHz a25 KHz

Ruído FM

40 dB a 12,5 KHz 43 dB a 20 KHz 45 dB a 25 KHz

Energia de canal adjacente

60 dB a 12,5 KHz 70 dB a 20/25 KHz

Resposta de áudio

+1 ~ -3 dB

Distorção de áudio

≤3 %

Tipo Vocoder digital

AMBE++ ou SELP

Protocolo digital

ETSI-TS102 361-1, 2&3

Receptor

Sensibilidade

Analógico

0,3 μV (12 dB SINAD) 0,22 μV (típico) (12 dB SINAD) 0,4 μV (20 dB SINAD)

Digital

0,3 μV/BER5%

Seletividade TIA-603 ETSI

65 dB a 12,5 KHz /75 dB a 20&25 KHz 60 dB a 12,5KHz /70 dB a 25 KHz&20 KHz

Intermodulação TIA-603 ETSI

75 dB a 12,5/20/25 KHz 70 dB a 12,5/20/25 KHz

Rejeição de resposta espúria TIA-603 ETSI

75 dB a 12,5/20/25 KHz 70 dB a 12,5/20/25 KHz

S/N

40 dB a 12,5 KHz 43 dB a 20 KHz 45 dB a 25 KHz

Saída de energia de áudio classificada

3 W

Distorção de áudio classificada

≤3%

Resposta de áudio

+1 ~ -3 dB

Emissão espúria conduzida

< -57 dBm

Especificações ambientais

Temperatura operacional

-30℃ ~ +60℃

Temperatura de armazenamento

-40℃ ~ +85℃

ESD

IEC 61000-4-2 (nível 4) ±8 kV (contato) ±15 kV (ar)

Padrão militar americano

MIL-STD-810 C/D/E/F

Intrusão de poeira e água

Padrão IP54

Umidade

De acordo com o padrão MIL-STD-810 C/D/E/F

Choque e vibração

De acordo com o padrão MIL-STD-810 C/D/E/F

GPS (apenas para o MD785G)

TTFF (Tempo para primeiro conserto) Partida fria

< 1 minuto

TTFF (Tempo para primeiro conserto) Partida quente

< 10 segundos

Precisão horizontal

< 10 metros































































































































































































Todas as especificações são testadas de acordo com os padrões e sujeitas a mudanças sem aviso prévio devido ao desenvolvimento contínuo.



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais

SEC1223

BRK08

DC-MD78X

GPS04

PC37

PC40

PC43

PWC10

RCC04

RCC05

SM09D1

SM10A1

SM16A1

SM19A1

SM20A1
