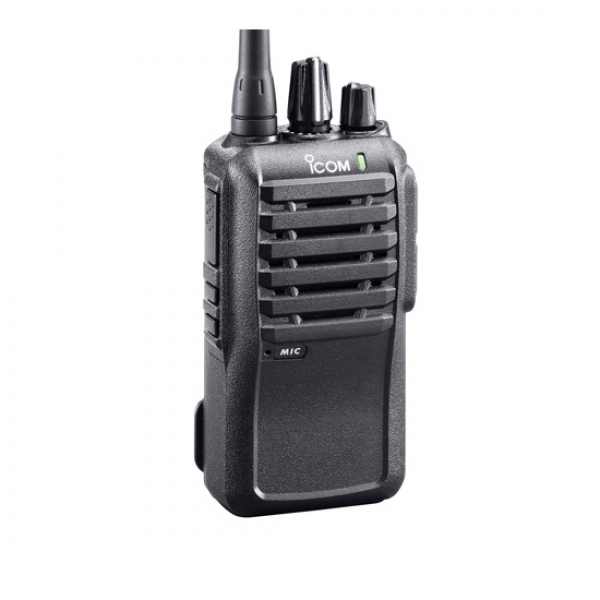

IC-F3003 Transceptor Portátil VHF analógico (Icom)
Descrição

Um rádio compacto e simples de usar, que oferece muitas funções

Homologado na Anatel pela Radiohaus. Certificado 2092-12-0657
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)

Simples operação para comunicação instantânea

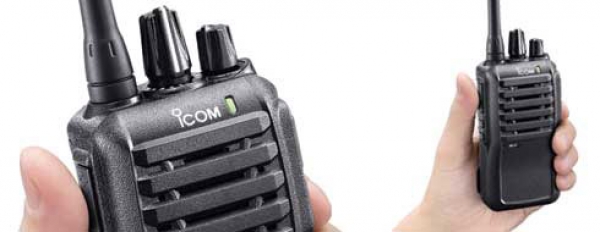

A série IC-F3003 (VHF) e IC-F4003 (UHF) é muito fácil de usar e não necessita de treinamento especial. Os poucos botões e knobs foram desenhados para fácil operação e projetados de forma ergonômica para permitir a operação até quando se está usando luvas.

Fácil de ouvir em ambientes ruidosos
O amplificador com tecnologia BTL (Bridge-Tied Load) fornece 800mW* de saída de áudio no alto-falante de grandes dimensões de 45mm. O rádio fornece um áudio de ótima qualidade e inteligível até mesmo em ambientes muito ruidosos.
*Típico com alto-falante interno original

Longo tempo de operação
O novo transistor FET de alta eficiência da série IC-F3003 reduz o consumo de corrente e garante até 20 horas* de operação com a bateria de 2000mAh (de série), BP-265. Quando usado com a bateria BP-264, o rádio pode ser usado por até 14 horas* em operação.
*Tx:Rx:Standbye (repouso)=5:5:90. Função Power Save ON.

Resistente a intempéries, protegido contra poeira, robusto no padrão militar
O rádio é muito compacto e robusto, que mede apenas 111mm de altura e foi testado para proteção de poeira e resistente a água no padrão IP54 e 11 categorias da norma MIL-STD-810. Resumindo, a série IC-F3003 é construída para ser durável, resistente e robusta!

Capacidade de VOX interno para operação com mãos livres
VOX é uma função que aciona o rádio automaticamente em transmissão ao som da voz. O IC-F3003 tem VOX interno que permite a operação com as mãos livres. Fone de ouvido opcional compatível com o adaptador OPC-2004 tem que ser usado com o rádio. O ganho de VOX e o tempo de retardo do VOX são ajustáveis.

Chamada seletiva, stand-by silencioso e mais
A sinalização de 2 e 5 Tons oferece chamada seletiva, stand-by silencioso e outras funções convenientes ativadas por programação. A função "atordoar" desabilita um rádio da rede e a função "reviver" reativa o mesmo rádio, através de comandos enviados pelo ar.

Recursos de escaneamento
O escaneamento prioritário permite monitorar um ou dois canais prioritários ao mesmo tempo que se escaneia outros canais não prioritários. As funções "TX channel" e "Talk Back" permitem uma rápida resposta enquanto estiver escaneando.


Outros recursos importantes

  • DTMF autodial
  • Alerta de bateria baixa
  • Programável por PC
  • Função Talk around
  • Emergência aprimorada
  • Função vigilância
  • Encoder/decodes CTCSS/DTCS
  • MDC PTT ID e emergência
  • 2 níveis de economia de energia
  • Função Time Out Timer (TOT)
  • Função trabalhador solitário
  • LED de 3 cores

    © 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto
Especificações Técnicas

Geral

Cobertura de Frequência
(Rx e Tx)*

IC-F3003*  136-174 MHz
IC-F4003   400-470 MHz, 450-512 MHz

Número de canais Total de 16
Tipo de emissão 16K0F3E/11K0F3E
Espaçamento de canais IC-F3003 12,5 kHz/25 kHz, 15/30 kHz
IC-F4003 12,5/25 kHZ
Espaço de canais PLL IC-F3003 2,5 kHz, 3,125 kHz (VHF)
IC-F4003 5 kHz, 6,25 kHz (UHF)
Alimentação 7,2V CC nominal
Dreno de corrente
Recepção


Transmissão
IC-F3003
70 mA (repouso)
250 mA (com áudio)
1,25 A (potênc. alta)
IC-F4003
70mA (repouso)
330mA (A.F. Interno)
1,3A (potência alta)
Impedância da antena 50Ω
Gama de temperatura de operação -30°C a 60°C; –22°F a +140°F (somente o rádio)
Dimensões (L×A×P)
(Projeções não incluídas)
58×111×31.0 mm; 29⁄32 × 43⁄8 × 17⁄32 in. (com BP-264)
Peso 330g; 11.6oz (com BP-264)
270g; 9.5 oz (com BP-265)

Transmissor
Emissão de espúrios 70dB típico
Máximo desvio de frequência ±5,0 kHz/±2,5 kHz (wide/narrow - largo/estreito)
Estabilidade de frequência ±2,5ppm
Zumbido e ruído de FM 46/40dB típico. (wide/narrow - largo/estreito)
Potência de saída 5 W, 2W ou 1W Hi, L2, L1)
4 W, 2W ou 1W (Hi, L2, L1)
Distorção harmônica de áudio
(AF 1kHz 40% desvio)
1,0/1,5% typ. (wide/narrow - largo/estreito)
Conector de microfone externo 3 condutores 2,5 (d) mm (1⁄10")⁄2.2kΩ

Receptor
Sensibilidade 0,25 µV (típico) a 12 dB SINAD
Seletividade de canal adjacente 73/65dB típico (wide/narrow - largo/estreito)
Rejeição a espúrios 70 dB (típico)
Rejeição a intermodulação 74dB típico
Zumbido e ruído 52/47dB típico (wide/narrow - largo/estreito)
Conector alto-falante externo 2 condutores 3.5 (d) mm (1⁄8")
Potência saída de áudio (a 5% distorção)
Alto-falante interno (c/ carga 12Ω)
Alto-falante externo (c/ carga 8Ω)



800mW típico
400mW típico

Medições realizadas em conformidade com a EAIA-152-C/204D ou TIA-603.


Especificações militares dos EUA aplicáveis
Icom fabrica produtos robustos e resistentes que atendem os requisitos MIL-STD a os rígidos padrões ambientais, como abaixo..

Padrão MIL 810 F
Método Proc
Baixa pressão 500.4 I, II
Alta temperatura 501.4 I, II
Baixa temperatura 502.4-3 I, II
Choque de temperatura 503.4 I
Radiação solar 505.4 I
Chuva/gotejamento 506.4 I, III
Umidade 507.4
Maresia 509.4
Poeira 510.4 I
Vibração 514.5 I
Choque 516.5 I, IV

Também atende MIL-STD-810-C, -D e -E.

Todas as especificações estão sujeitas a alterações sem aviso ou obrigação.
Tradução: RadiohausPRO. Todos os direitos reservados.

© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • BC-192 CARREGADOR DE MESA + BC-147S ADAPTADOR CA
    Carrega a BP-264 em 16 horas (aproximadamente).
    bc147 ac adapter

  • BC-191 CARREGADOR DE MESA + BC-123S* ADAPTADOR CA
    Carrega a BP-264 em 2 horas (aproximadamente).
    *BC-123SA/BC-147SA para 110V CA. SE para 220V CA
    BC-193 desktop charger



  • MB-130 SUPORTE VEICULAR PARA CARREGADOR
    O suporte segura firmemente um carregador rápido para permitir a carga da bateria no veículo. A primeira imagem mostra o MB130. As duas imagens seguintes mostram o suporte segurando dois rádios no suporte.

    Itens necessários:
    1. Carregador - BC-160, BC-190, BC-19, BC-192 ou BC-1932
    2. Suporte - MB-130
    3. Cabo de alimentação - CP-17L
    MB 130          MB 130         MB 130



  • BP-263, BP-264 BATERIAS
    BP-263: AA (LR6). BP-264: Ni-MH, 7,2V 1400mAh, 14 horas de operação.
    bp263, bp264  battery packs
  • BP-265 BATERIA
    Li-Ion, 7,4V 1900mAh. .

  • BC-197 + BC-157S CARREGADOR MÚLTIPLO
    Compatível com a BP-264 ou BP-265 dependendo da versão.
    bc197 multiple charger



  • HM-158L MICROFONE ALTO-FALANTE
    Corpo compacto e durável


  • HM-159L MICROFONE ALTO-FALANTE
    Microfone Alto-falante de grandes dimensões.
    hm159l earhook headset

  • HS-94 FONE DE OUVIDO GANCHO ORELHA
    Fone tipo gancho de orelha com microfone labial flexível.
    hs94 headset

  • HS-95 FONES
    Fone de ouvidos atrás da cabeça com microfone labial flexível.
    hs95 headset

  • HS-97 FONE-MICROFONE
    Microfone de garganta que capta o som pela vibração da voz.
    hs97 headset

  • OPC-2004 PLUGUE CABO ADAPTADOR
    É necessário quando usar os fones acima.

  • ANTENAS DESTACÁVEIS
    • FA-SC56VS; 150-162MHz
      fasc56vs stubby antenna
    • FA-SC57VS; 160-174MHz
      fasc57vs stubby antenna
    • FA-SC73US; 450-490MHz
      fasc73us stubby antenna
  • ANTENAS AJUSTÁVEIS POR CORTE
    • FA-SC61VC; 136-174MHz
    • FA-SC61US: 380-520MHz
      * Corte o elemento para ajustar em uma frequência específica.

  • ANTENAS
    • FA-SC25V; 136-150MHz
      fasc25v antennas
    • FA-SC55V; 150-174MHz
      fasc55v antenna
    • FA-SC25U; 400-430MHz
      fasc25u antenna
    • FA-SC57U; 430-470MHz
      fasc57u antenna
    • FA-SC72U; 470-520MHz
      fasc72u antenna

  • CP-23L CARREGADOR PARA ACENDEDOR DE CIGARROS
    Para uso com o BC-191 ou BC-193.

  • MB-124 PRESILHA DE CINTO
    Presilha tipo jacaré. Idêntico ao fornecido com o rádio.
    mb124 belt clip
  • OPC-515L CABO DE ALIMENTAÇÃO CC PARA BATERIA DE VEÍCULO
    Para uso com o BC-191, BC-192 ou BC-193.
    opc515l dc power cable
