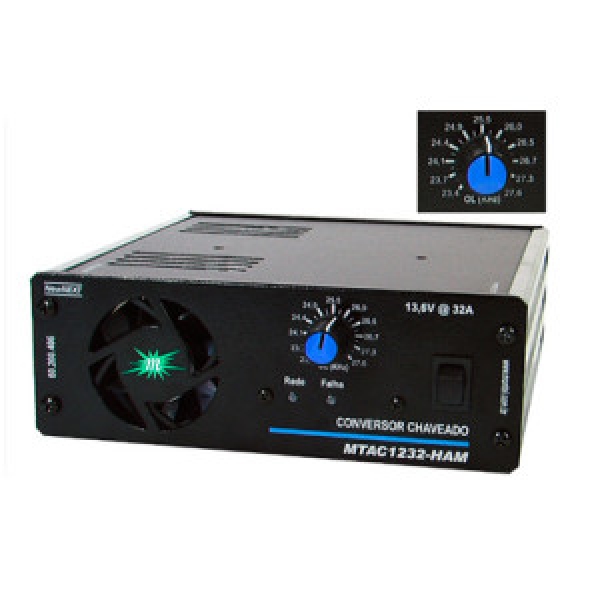

MTAC-1232-HAM Fonte de Alimentação para Rádio HF/SSB 32A
Descrição

Fonte de alimentação para rádio HF – MTAC1232-HAM

Pode ser usada para alimentação de rádios de HF de até 100W na configuração de estação fixa (base).
Transforma de 110/220Vca para 13,8Vcc 32A contínuo.

Características gerais:

- Entrada 127/220 Vca
- Saída 13,6 Vcc
- Corrente 32A (33A de pico)
- Oscilador local ajustável para eliminar ruídos HF


Descrição do produto

Uma fonte de alimentação é utilizada para converter tensões CA (corrente alternada) provenientes da rede elétrica em tensões CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão. Comparadas às fontes convencionais, as fontes chaveadas possuem maior rendimento, menor dissipação de calor e menor peso, além de garantirem total proteção contra qualquer anomalia de funcionamento, evitando transferência de tensão do primário (127 ou 220 Vca) para o secundário (equipamento).


Benefícios

  • LEDs frontais permitem rápida visualização do estado da fonte;
  • Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra sub e sobretensão;
  • Maior eficiência com sistema híbrido de refrigeração;
  • Oscilador local ajustável externamente garante alta imunidade a ruídos.


Aplicações

Uma fonte de alimentação é utilizada em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente de uma rede elétrica em tensão alternada.

  • Links de áudio e/ou vídeo;
  • Alarmes;
  • Câmeras de vídeo;
  • Estações fixas “Trunking”;
  • Informática em geral;
  • Estações de monocanais telefônicos;
  • HUBs;
  • Estações fixas ou repetidoras VHF e UHF, comerciais ou amadoras.


Informações importantes

  • Chave de desligamento geral na parte traseira;
  • Caixa metálica com perfilado em alumínio extrudado e pintura eletrostática com tratamento anticorrosivo;
  • Ajuste de tensão de saída externa realizado através de trimpot multivolta;
  • Terminais com parafusos rígidos, de baxa resistência elétrica;
  • Produto totalmente microcontrolado;
  • Atende a proteção IP20 da norma NBR6146.

Garantia

Dentro do prazo de garantia de 12 meses, a troca de partes, peças e componentes eventualmente defeituosos nas fontes de alimentação será gratuita, assim como a mão de obra aplicada. O consumidor será responsável pelas despesas e segurança do transporte de ida e volta do produto à nossa Assistência Técnica.



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto



Especificações Técnicas



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações de Entrada de Alimentação:
Tensão de Alimentação 127/220 (+/- 15%) seleção automática bivolt
Eficiência Mínimo, 85% a plena carga com tensão CA nominal
Isolação (mínima) Entrada e Saída: 1.500 V
Entrada e Chassi: 500 V
Saída e Chassi: 500 V
Temperatura de trabalho De 0ºC a 50ºC de temperatura ambiente de trabalho a 100% de carga
Potência Menor que 0,850 Kilowatts
Especificações de Saída:
Tensão de Saída 13,6 Vdc - ajustável internamente de 10,5 à 15,3 Vdc.
Estabilidade de Tensão +/- 1%
Proteção de Sobre-Tensão 16 Vdc
Proteção de Sub-Tensão 10,5 Vdc
Corrente Regime Continuo: 32 Ampéres
Pico (regime 30/70): 33 Ampéres
Potência Nominal: 435,2 Watts
Pico: 448,8 Watts
Ondulação (Ripple) Típico: 0,1 Vpp
Máximo: 0,2 Vpp
Psofométrico: < 2 mVrms
Dimensões Mecânicas:
Largura 194 mm
Altura 70 mm
Comprimento 280mm
Peso aproximado 2,1 Kg
Reservamos o direito de alterar qualquer característica sem prévio aviso
