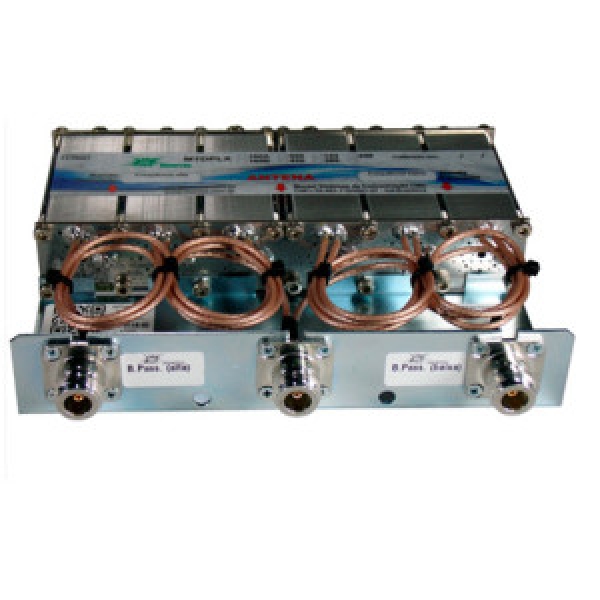

MTDPLX160B Duplexador de RF 70W 159 MHz
Descrição



Características gerais:

- Potência 70W
- Separação 4,6 MHz
- Faixa de frequência 159  a 174 MHz


Descrição do produto

Um duplexador de RF permite a ligação de um transmissor e um receptor de uma repetidora em uma mesma antena sem que haja degradação na qualidade do sinal recebido. Ao contrário da solução de duas antenas, a utilização de um duplexador garante que a área de cobertura da recepção e transmissão seja a mesma e que a isolação entre o receptor e transmissor seja suficiente para um bom desempenho do receptor. Além disso, a instalação na torre se torna muito mais simples com apenas uma antena e um cabo.


Benefícios

  • Menor perda por inserção e alta isolação entre transmissão e recepção garantem maior eficácia em seu sistema de comunicação;

  • Simulação de funcionamento em campo com rádios bidirecionais em sistema de “Burn-in” garantem um produto de alta confiabilidade;

  • Otimizado para sistemas de rádio digital bidirecional (Narrow Band);

  • Sem necessidade de realinhamentos devido travamento das bobinas em apenas 4 pontos;

  • Cabo coaxial resistente a alta temperatura e alta potência (especificado para até 375 Watts);

  • Tampa plástica de proteção nos conectores evita danos no manuseio e transporte, bem como penetração de poeira e umidade em seus contatos.


Aplicações

Um duplexador de RF é utilizado quando se deseja utilizar apenas 1 antena para transmitir e receber sinais de RF.

  • Sistemas de repetidoras de sinal de RF em VHF;

  • Sistemas de monocanais telefônicos;

  • Sistemas de telefonia móvel.


Informações importantes

  • O ajuste de frequência é realizado conforme solicitação do cliente, portanto, é preciso informar ao fabricante as frequências de entrada (RX) e saída (TX) da repetidora no ato da compra do produto. Tenha em mente que essas frequências devem ser definitivas. Mudar as frequências de operação de um duplexador quase sempre resulta em enviá-lo de volta ao fabricante, gerando um custo adicional;

  • Acompanha adaptador “N” macho para “UHF” fêmea para antenas em “UHF” e estão disponíveis cabos de interligação com conectores para os rádios existentes no mercado;

  • Produto tipo passa-banda/rejeita-banda, com 6 cavidades ressonantes e resistente a altas temperaturas;

  • Ajustado por Network Analyzer;

  • Atende a proteção IP20 da norma NBR6146.


Garantia

Dentro do prazo de garantia de 12 meses, a troca de partes, peças e componentes eventualmente defeituosos nas antenas será gratuita, assim como a mão de obra aplicada. O consumidor será responsável pelas despesas e segurança do transporte de ida e volta do produto à nossa Assistência Técnica.

Especificações Técnicas
Especificações Elétricas:
Faoxa de Frequência 159 à 174 MHz
Separação de Frequência 4,6 MHz
Perda por Inserção Máximo de 1,2 dB (tx↔ant/rx↔ant)
VSWR de Entrada Menor que 1.5:1
Impedância 50 Ohms
Potência de Entrada 70 Watts máximo
Número de Cavidades 6
Conectores Antena: N fêmea
RX: N fêmea
TX: N Fêmea
Isolação (rejeição) Mínimo de 90 dB (tx↔rx)
Temperatura de Operação - 30ºC à 60ºC
Dimensões Mecânicas
Largura 183 mm
Altura 36 mm
Comprimento 200 mm
Peso aproximado 1,0 Kg
Reservamos o direito de alterar qualquer característica sem prévio aviso
