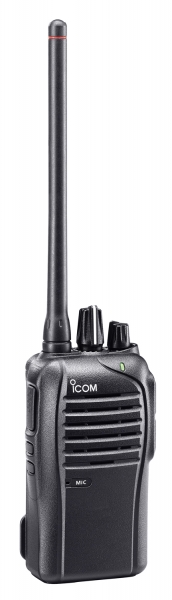

IC-F3103D (VHF) / F4103D (UHF) Transceptor Portátil analógico e digital (Icom)
Descrição

Tudo o que você espera de um rádio profissional híbrido - analógico e digital!

Homologado na Anatel pela Radiohaus. Certificado:1162-14-0657 (IC-F3103D - VHF)
Homologado na Anatel pela Radiohaus. Certificado: 0923-13-0657 (IC-F4103D - UHF)
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)

• IDAS™ convencional e IDAS mono site troncalizado
• Operação em digital/analógico modo misto
• CTCSS e DTCS de 2 e 5 tons incorporado
• PTT ID MDC e chamada de emergência MDC
• Áudio de 800mW (típico), forte e claro
• Construção robusta IP-54 e MIL-STD-810 F
• Vida da bateria de longa duração
• Anúncio dos canais por voz

PTT grande
O PTT grande foi projetado para operação segura e confiável, mesmo
quando o operador usa luvas.
large ptt
Áudio forte de 800mW
Um alto-falante grande de 45mm garante até 800mW* de áudio!
A modulação digital ajuda a garantir a fidelidade da voz.
*Típico com alto-falante interno.
loud audio
Anúncio de canais
Quando você gira o botão de canais, o rádio anuncia o número do
canal selecionado. Isso é útil para fazer mudança de canais sem
ter que olhar o rádio.

channel announcement

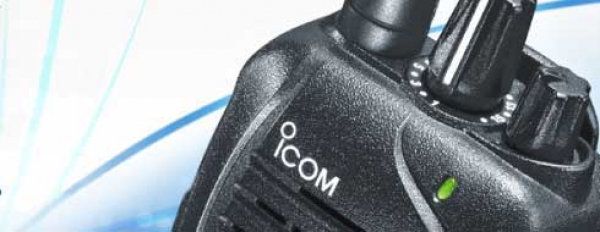

LED de 3 cores
Um LED de três cores mostra o status de operação: vermelho para transmissão, verde para recepção ou laranja para bateria fraca.

Opera com mãos livres
Fone de ouvido opcional com cabo adaptador OPC-2004permite a operação com as mãos livres.
hands-free

































Robusto! Padrão militar
Os rádios IC-F3103D / 4103D podem ser usados na chuva! Testados em conformidade com IP54 e 11 categorias da norma MIL STD-810F.


Compacto e leve
Mede apenas 58 x 111 x 36,5mm (L x A x P). Pesa 320 gramas com a bateria BP-265 (VHF)


Operação no modo digital IDAS™

A série de rádios IC-F3103D oferece operação básica no Protocolo NXDN™, IDAS, modo digital. Ele também é compatível com o sistema IDAS multi-site convencional e IDAS mono-site troncalizado. Os seguintes recursos IDAS são programáveis:

  • PTT ID (TX)
  • Block decode
  • Checagem de Rádio (RX)
  • Alerta de chamada (RX)
  • Emergência (TX)
  • GPS (somente em TX com microfone HM-171GP)
  • Chamada Individual ou em Grupo (TX)
  • Código RAN (Radio Access Number)
  • Função Atordoar / Matar / Reviver (RX)
  • Monitoramento Remoto (RX)
  • Encriptador digital de voz


Sinalização 2 Tons e 5 Tons incorporada no rádio (modo analógico)
A sinalização 2 Tons e 5 Tons oferece chamada seletiva, stand-by silencioso e outras funções úteis. A função "atordoar" desativa um rádio pelo ar e a função "reviver" revive esse rádio. A função "matar" elimina um rádio da rede (no caso de furto por exemplo) pelo ar.


Recursos de escaneamento
O escaneamento prioritário permite monitorar um ou dois canais enquanto estiver escaneando outros canais não prioritário. As funções canal de transmissão e talk back permitem uma rápida resposta enquanto o rádio está escaneando.














































IC-F3103D / 4103D: uma infinidade de vantagens, porque é IDAS!

Vantagem 1: Chamada individual ou em grupo
individual/group call
Esta é uma configuração simples e básica para aqueles que usam o rádio, principalmente para a chamada individual e em grupo. Utilize o botão de canal rotativo de 16 posições para selecionar a pessoa específica ou um grupo. Essa configuração também pode ser usada com sinalização analógica de 2 Tons e 5 Tons.


Vantagem 2: Modo misto analógico / digital
digital/analgo mixed mode

A série IC-F3103D pode receber tanto os sinais de modo digital e analógico em um único canal e seleciona automaticamente o modo para responder à chamada recebida, por um tempo programado. É uma maneira inteligente de migrar seu sistema de analógico para digital - no seu ritmo e dentro de seu orçamento.


Vantagem 3: Perfeita comunicação em grupos, grandes ou pequenos

group communication

Misture a série IC-F3103D básica com a série avançada IC-F3161D para gerenciar grupos com eficiência. Comandos como atordoar, matar e reviver, bem como o identificador de chamadas do IC-F3103D / 4103D exibido no rádio do administrador do sistema,  proporciona uma comunicação eficiente dentro do grupo.


Vantagem 4: Multi-site modo convencional
multi-site conventional mode

Ao usar o rádio IC-F3103D / 4103D no modo multi-site convencional, você poderá se comunicar com outros usuários de rádios IDAS conectados a outras repetidoras e/ou conectados a rádios virtuais (PC) e estações de despacho da rede IDAS.


Vantagem 5: Capacidade GPS

GPS

Quando usado com o microfone GPS opcional modelo HM-171GP, dados de posicionamento podem ser enviados para outros rádios IDAS avançados e/ou para rádios virtuais ou estações de despacho (Computador e software é necessário).


IDAS Mono-site troncalizado

idas single-ste trunking

A série IC-F3103D pode ser usada em um sistema IDAS mono-site troncalizado. O sistema IDAS troncalizado é  similar ao sistema troncalizado analógico LTR™ sem canal de controle, de modo que mais canais de tráfego de voz estão disponíveis, para aumentar a capacidade do sistema.

*Todas as vantagens mostradas representam possíveis configurações de sistemas. Consulte a RadiohausPRO para projetar e configurar um sistema que seja o ideal para a sua necessidade.


Outros recursos

  • Codificação/decodificação CTCSS/DTCS *
  • MDC PTT ID e emergência *
  • Autodiscagem DTMF
  • Alerta de bateria baixa
  • Economizador de baterias de 2 fases
  • Programável por PC
  • Função Time out timer
  • Função Talk around
  • Função trabalhador solitário
  • Função vigilância
  • Função forced narrow *
  • (* = somente analógico)


Visite o site promocional sobre IDAS



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações Técnicas

Geral

Cobertura de Frequência
(Rx e Tx)*

IC-F3103D: 136-174 MHz

IC-F4103D: 400-470 MHz 450-512 MHz

Número de canais Total de 16
Tipo de emissão F3103D: 16k0F3E, 11K0F3E, 4K00F1E/F1D
F4103D: 11K0F3E, 4K00F1E/F1D
Espaçamento de canais F3103D: 6,25/15/30kHz, 6,25/12,5/25kHz
F4103D: 6,25/15/30kHz, 6,25/12,5kHz
Espaço de canais PLL 2,5 kHz, 3,125 kHz (VHF)
Alimentação 7,5V CC nominal
Impedância da antena 50Ω
Gama de temperatura de operação
-30°C a +60°C; -22°F a +140°F (somente o rádio)
Dreno de corrente
Tx Alta (VHF)
Rx Max. áudio
Standby
F3103D
1,3A
400mA (A.F. interno)
90mA (modo digital)
F4103D
1,3A
400mA (A. F. interno)
100mA (modo digital)
Dimensões (L×A×P)
(Projeções não incluídas)
58 × 111,5 × 36,5 mm; 2.28×4.39×1.44in (com BP-265)
Peso F3103D: 150g; 5.3oz (só rádio) 320g; 11.30z (com MB-124, BP-265 e antena)
F4103D: 150g; 5.3oz (só rádio) 310g; 10.9 oz (com MB-124, BP-265 e antena)

Transmissor
Potência de saída (a 7,5V CC) F3103D: 5W, 2W, 1W (Hi, L2, L1)
F4103D: 4W, 2W, 1W (Hi, L2, L1)
Máximo desvio de frequência ±5,0 kHz (wide - largo)
±2,5 kHz (narrow - estreito)
Estabilidade de frequência
±1.0ppm
Emissão de espúrios 70dB
Zumbido e ruído de FM F3103D: 52/46dB típico (W/N)
F4103D: 50/43dB típico (W/N)
Distorção harmônica de áudio
(AF 1kHz 40% desvio)
F3103D
F4103D
0,5/0,8% típico (W/N)
0,7/1,2% típico (W/N)
Conector de microfone externo 3 condutores 2,5 (d) mm (1⁄10")⁄2.2kΩ

Receptor
Sensibilidade
(a 12dB SINAD)
(a 5% BER)
F3103D
0,23μV típico
0,18μV típico
F4103D
0,22μV típico
0,18μV típico
Seletividade de canal adjacente F3103D: 77/71dB típico (W/N)
F4103D: 74/67dB típico (W/N)
Rejeição a espúrios F3103D: 90dB típico
F4103D: 80dB típico
Rejeição a intermodulação 75dB típico
Zumbido e ruído F3103D: 48/42dB típico (W/N)
F4103D: 46/40dB típico (W/N)
Potência saída de áudio (a 5% distorção)
Alto-falante interno (c/ carga 12Ω)
Alto-falante externo (c/ carga 8Ω)
800mW típico
400mW típico
Conector alto-falante externo 2 condutores 3.5 (d) mm (1⁄8") ⁄ 8Ω

Medições realizadas em conformidade com a EAIA-152-C/204D ou TIA-603.


Especificações militares dos EUA aplicáveis
Icom fabrica produtos robustos e resistentes que atendem os requisitos MIL-STD a os rígidos padrões ambientais, como abaixo..

Padrão MIL 810 F
Método Proc
Baixa pressão 500.4 I, II
Alta temperatura 501.4 I, II
Baixa temperatura 502.4 I, II
Choque de temperatura 503.4 I
Radiação solar 505.4 I
Chuva/gotejamento 506.4 I, III
Umidade 507.4
Maresia 509.4
Poeira 510.4 I
Vibração 514.5 I
Choque 516.5 I, IV


Também atende MIL-STD-810-C, -D e -E.
IP-54 - Proteção contra poeira e resistente a água


Todas as especificações estão sujeitas a alterações sem aviso ou obrigação.
Tradução: RadiohausPRO. Todos os direitos reservados.

© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • BP-263, BP-264 BATERIAS
    BP-263: AA (LR6). BP-264: Ni-MH, 7,2V 1400mAh, 14 horas de operação.
    bp263, bp264  battery packs
  • BP-265 BATERIA
    Li-Ion, 7,4V 1900mAh.

  • BC-193 CARREGADOR RÁPIDO
    Para bateria BP-265 Li-Ion.
    bc193


  • BC-123S ADAPTADOR CA
    Para uso com BC-193.
    bc123s

  • BC-197 + BC-157S CARREGADOR MÚLTIPLO
    Compatível com a BP-264 ou BP-265 dependendo da versão.
    bc197 multiple charger



  • MB-130 SUPORTE VEICULAR PARA CARREGADOR
    O suporte segura firmemente um carregador rápido para permitir a carga da bateria no veículo.racket firmly holds a single rapid charger to allow battery charging while in a vehicle. A primeira imagem mostra o MB130. As duas imagens seguintes mostram o suporte segurando dois rádios no suporte.

    Itens necessários:
    1. Carregador - BC-160, BC-190, BC-19, BC-192 ou BC-1932
    2. Suporte - MB-130
    3. Cabo de alimentação - CP-17L
    MB 130          MB 130         MB 130



    •
  • CP-23L CARREGADOR PARA ACENDEDOR DE CIGARROS
    Para uso com o BC-191 ou BC-193.

  • OPC-515L CABO DE ALIMENTAÇÃO CC PARA BATERIA DE VEÍCULO
    Para uso com o BC-191, BC-192 ou BC-193.
    opc515l dc power cable

  • OPC-656 CABO DE ALIMENTAÇÃO
    Cabo de alimentação para uso com BC-197.
    opc656 power supply cables

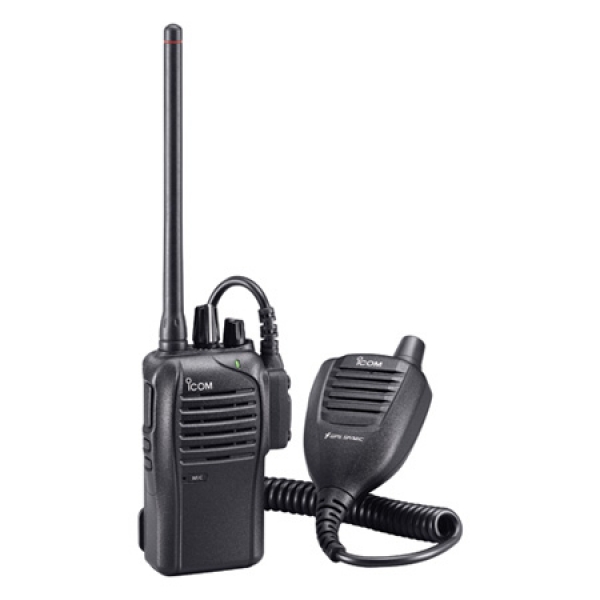

  • HM-171 GP MICROFONE ALTO-FALANTE
  • Microfone com GPS
  • hm-171 gp



  • HM-158L MICROFONE ALTO-FALANTE
    Corpo compacto e durável



  • HM-159L MICROFONE ALTO-FALANTE
    Microfone Alto-falante de grandes dimensões.
    hm159l earhook headset

  • HS-94 FONE DE OUVIDO GANCHO ORELHA
    Fone tipo gancho de orelha com microfone labial flexível.
    hs94 headset


  • HS-95 FONES
    Fone de ouvidos atrás da cabeça com microfone labial flexível.
    hs95 headset

  • HS-97 FONE-MICROFONE
    Microfone de garganta que capta o som pela vibração da voz.
    hs97 headset


  • OPC-2004 PLUGUE CABO ADAPTADOR
    É necessário quando usar os fones acima.



  • ANTENAS AJUSTÁVEIS POR CORTE
    • FA-SC61VC; 136-174MHz
    • FA-SC61UC; 380-520MHz
  • ANTENAS
    • FA-SC56VS; 146-162MHz
      fasc56vs
    • FA-SC57VS; 160-174MHz
      fasc57vs
    • FA-SC73US; 450-490MH
      fasc73us
  • ANTENAS
    • FA-SC25V; 136-150MHz
      fasc25v antennas
    • FA-SC55V; 150-174MHz
      fasc55v antenna
    • FA-SC25U; 400-430MH
      fasc25u antenna
    • FA-SC57U; 430-470MH
      fasc57u antenna
    • FA-SC72U; 470-520MH
      fasc72u antenna
  • ANTENAS DE ALTO GANHO
    • FA-SC62V: 150-160MHz
    • FA-SC63V: 155-165MHz



  • MB-124 PRESILHA DE CINTO
    Presilha tipo jacaré. Idêntico ao fornecido com o rádio.
    mb124 belt clip
  • SP-27 FONE DE OUVIDOS
    Fone tubular.

  • AD-120 + AD-121 ADAPTADORES DE CARREGADOR
    AD-120 para BP-264 e AD-121 para BP-265.  Adaptadores AD-120 ou AD-121 são fornecidos com o BC-197, dependendo da versão do BC-197.
