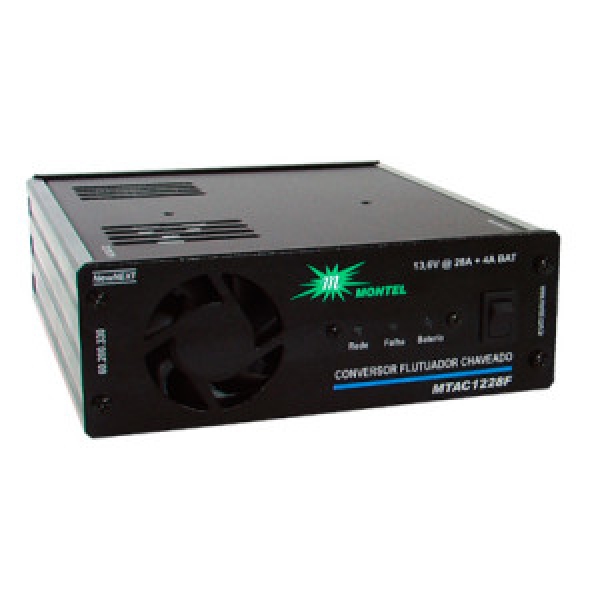

MTAC-1220F Fonte de Alimentação Mesa 20A
Descrição

Fonte de alimentação Profissional mesa com flutuador – MTAC1220F (Montel)




Pode ser usada para alimentação de rádios móveis VHF ou UHF de até 50W na configuração de estação fixa (base). Também pode ser usada para a alimentação de repetidoras.
Transforma de 110/220Vca para 13,8Vcc 20A contínuo.
Alimenta o equipamento e carrega uma bateria que é automaticamente comutada no caso da falta de energia.



Características gerais:
- Entrada 127/220 Vca
- Saída 13,6 Vcc
- Corrente 20A (26A de pico)
- Carga da bateria 4A


Descrição do produto

Uma fonte de alimentação é utilizada para converter tensões CA (corrente alternada) provenientes da rede elétrica em tensões CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão. Comparadas às fontes convencionais, as fontes chaveadas possuem maior rendimento, menor dissipação de calor e menor peso, além de garantirem total proteção contra qualquer anomalia de funcionamento, evitando transferência de tensão do primário (127 ou 220 Vca) para o secundário (equipamento). Os modelos com carregador de bateria são utilizados quando existe a necessidade de operação ininterrupta do sistema, onde mesmo na falta de energia, a carga continua sendo alimentada através da comutação automática para uma bateria.


Benefícios

  • Flutuação automática de bateria após carga completa;
  • LEDs frontais permitem rápida visualização do estado da fonte;
  • Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra sub e sobretensão;
  • Maior eficiência com sistema híbrido de refrigeração.


Aplicações

Uma fonte de alimentação é utilizada em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente de uma rede elétrica em tensão alternada.

  • Links de áudio e/ou vídeo;
  • Alarmes;
  • Câmeras de vídeo;
  • Estações fixas “Trunking”;
  • Informática em geral;
  • Estações de monocanais telefônicos;
  • HUBs;
  • Estações fixas ou repetidoras VHF e UHF, comerciais ou amadoras.


Informações importantes

  • Chave de desligamento geral na parte traseira;
  • Caixa metálica com perfilado em alumínio extrudado e pintura eletrostática com tratamento anticorrosivo;
  • Ajuste de tensão de saída externa realizado através de trimpot multivolta;
  • Terminais com parafusos rígidos, de baxa resistência elétrica;
  • Produto totalmente microcontrolado;
  • Atende a proteção IP20 da norma NBR6146.


Garantia

Dentro do prazo de garantia de 12 meses, a troca de partes, peças e componentes eventualmente defeituosos nas fontes de alimentação será gratuita, assim como a mão de obra aplicada. O consumidor será responsável pelas despesas e segurança do transporte de ida e volta do produto à nossa Assistência Técnica.



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Especificações Técnicas
Especificações de Entrada:
Tensão de Entrada 127/220 (+/- 15%) selecionavel externamente
Eficiência Mínimo, 85% a plena carga com tensão CA nominal
Isolação Entrada e Saída: 1.500 V
Entrada e Chassi: 500 V
Saída e Chassi: 500 V
Temperatura de trabalho De 0ºC a 50ºC de temperatura ambiente de trabalho a 100% de carga.
Potência de Entrada Menor que 0,450 Kilowatts
Especificações de Saída:
Tensão de Saída 13,6 Vdc - ajustável internamente de 10,5 à 15 Vdc
Estabilidade de Tensão +/- 1%
Proteção de Sobre-Tensão Interno no controlador pwm
Proteção de Sub-Tensão Interno no controlador pwm
Corrente Regime Continuo:20 Ampéres
Nominal: 26 Ampéres
Potência Contínua: 272 Watts
Pico: 353,6 Watts
Ondulação (Ripple) Típico: 0,1 Vpp
Máximo: 0,2 Vpp
Psofométrico < 2mVrms
Especificações de Bateria
Tensão de Carga da Bateria 13,8 Vdc - ajustável de 20 à 28 Vdc
Corrente de Carga de Bateria 4 Ampéres máximo
Corrente de Flutuação Maior que 0,1 Ampéres
Dimensões Mecânicas
Largura 194 mm
Altura 70 mm
Comprimento 223 mm
Peso aproximado 1,58 Kg
Reservamos o direito de alterar qualquer característica sem prévio aviso
